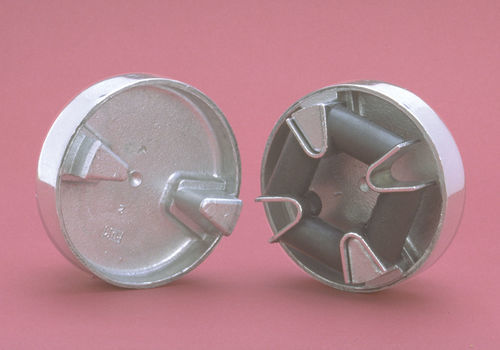

Elastische Kupplung MINIFLEX®kompaktbreitAluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch
- Aufbau
- kompakt, breit, Aluminium
- Weitere Eigenschaften
- mit Drehmomentmessung
- Befestigung
- Flansch
- Drehmoment
Max: 120 Nm
(88,507458 ft.lb)Min: 2,5 Nm
(1,843905 ft.lb)- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.831,8531 rad.min-1)Min: 4.000 rpm
(25.132,7412 rad.min-1)
Beschreibung
Beschreibung
Kompakte elastische Kupplung, ausgelegt für Anwendungen mit geringem Einbauraum und reduziertem Nabenabstand.
Flexibles Element
Flansch
Vorteile
Spezifikationen
Technische Daten
Kompakte elastische Kupplung, ausgelegt für Anwendungen mit geringem Einbauraum und reduziertem Nabenabstand.

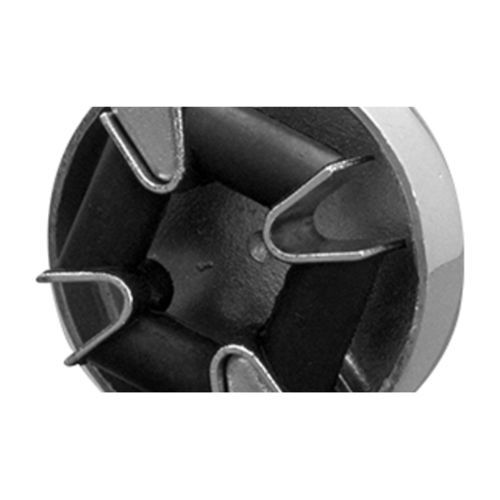

Flexibles Element
- Block aus Naturkautschuk auf V-förmigen Metallarmaturen verklebt
Flansch
- Aluminium oder Grauguss
- Antriebssegment
Vorteile
- Hohe Wirksamkeit bei der Dämpfung zyklischer Unregelmäßigkeiten und Drehmomentspitzen
- Außergewöhnlich lange Lebensdauer durch Vorkompression des flexiblen Elements
- Toleranz gegenüber großen Ausrichtungsfehlern, reduziert den Bedarf an präziser Ausrichtung der zu verbindenden Maschinen
Spezifikationen
- Aufsteckmontage
- Kompakte, glatte zylindrische Form ohne Vorsprünge
- Das flexible Element wird während der Montage vorkomprimiert, was den Bereich der Betriebsbedingungen erweitert, in denen der Gummi keiner Zugbeanspruchung ausgesetzt ist
Technische Daten
- Typ: flexibel
- Produktanwendungen: Maschinen
- Konstruktion: kompakt, groß
- Weitere Merkmale: Drehmoment
- Montagesystem: Flansch
- Drehmoment: Max.: 120 Nm (88.50746 ft.lb) — Min.: 2,5 Nm (1.84391 ft.lb)
- Drehzahl: 4.000 rpm, 7.000 rpm, 9.000 rpm, 10.000 rpm (25,132.7412 rad.min-1, 43,982.2972 rad.min-1, 56,548.6678 rad.min-1, 62,831.8531 rad.min-1)
