Kabelschelle / galvanisiertem Stahl Vibcable

AluminiumEdelstahlSnap-In

Produktübersicht

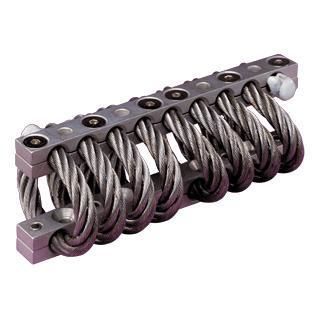

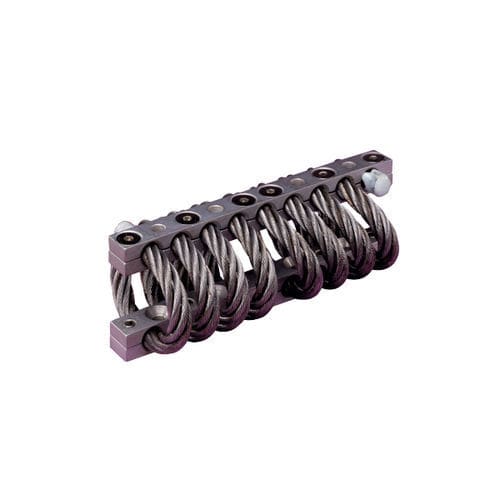

Multidirektionaler Antivibrationsdämpfer mit metallischer Kabelkonstruktion zur Sicherung mobiler Geräte und empfindlicher Bauteile gegen Stöße und Stürze.

Design und Aufbau

• Edelstahldrahtseil, aufgewickelt zwischen Leisten aus Leichtmetall.
• Ausführungen 8010–8060 mit Edelstahlschließen; Ausführungen 8080–8140 mit verzinkten Stahlschrauben.
• Pro Leiste zwei oder vier Befestigungsbohrungen; Ausführungen glatt, gesenkt oder Gewinde möglich.

Spezifikationen

• Eigenfrequenzbereich: 5–25 Hz.
• Dämpfung: bis zu 40 %.
• Große mehrachsige Durchbiegung zur Aufnahme von Beschleunigungen durch Stöße oder Stürze.
• Schützt Containerinhalte, Elektronikschächte und andere empfindliche Bauteile.

IGS-Dateien und 3D

• V3CA8010-01XXXX
• V3CA8020-01XXXX
• V3CA8060-01XXXX
• V3CA8080-01XXXX
• V3CA8090-01XXXX
• V3CA8100-01XXXX
• V3CA8110-01XXXX
• V3CA8120-01XXXX
• V3CA8140-01XXXX
• V3CA8040-01

Anwendungen

• Elektrische Gehäuse und Schaltschränke
• Container und Transportverpackungen
• Eingebettete und mobile Geräte

Software und Dokumentation
Die Software Paulstrasoft ermöglicht die Auswahl der geeigneten Antivibrationslösung und den Zugriff auf CAD/IGS-Dateien.

Charakteristiken / technische Spezifikationen

• Typ: multidirektionaler Metall-Antivibrationsdämpfer mit Kabelkonstruktion.
• Materialien: Edelstahldrahtseil; Leisten aus Leichtmetall; Edelstahlschließen oder verzinkte Stahlschrauben je nach Ausführung.
• Montage: zwei oder vier Bohrungen pro Leiste; glatt, gesenkt oder Gewinde möglich.
• Dynamisches Verhalten: Eigenfrequenz 5–25 Hz; Dämpfung bis 40 %.
• Funktion: große mehrachsige Durchbiegung zum Schutz vor Stößen und Stürzen; schützt Containerinhalte, Schaltschränke und empfindliche Bauteile.
