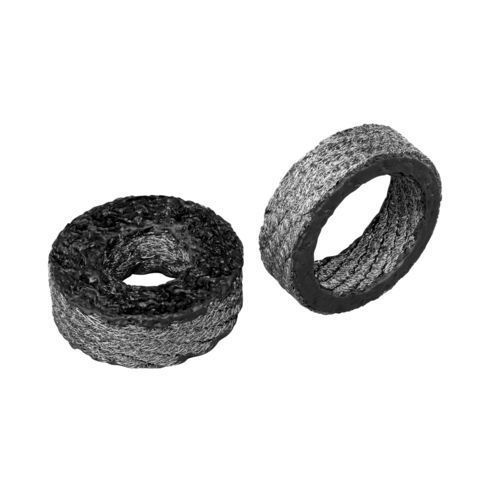

Runde elastische Lagerung VIBSOL®

MetallMetalldrahtElastomer

Beschreibung
Die runde Antivibrationslagerung VIBSOL® ist ein Metallkissen-Dämpfer mit Kern aus Edelstahl-Draht und rutschhemmenden Elastomerauflagen auf beiden Seiten. Für die einfache Montage unter Maschinenrahmen entwickelt, bietet sie Schwingungsisolation für rotierende und oszillierende Maschinen. Es sind zwei Steifigkeitsvarianten verfügbar, um Maschinencharakteristik und Betriebsfrequenzen anzupassen.

Vorteile

• Ermöglicht Vibrationsisolation rotierender Maschinen durch einfache Platzierung unter dem Rahmen
• Unempfindlich gegen Öle, Temperaturschwankungen und Ermüdung, geeignet für industrielle Umgebungen
• Gewährleistet sehr gute Stabilität für aufgehängte oder rahmenmontierte Ausrüstungen
• Breiter nutzbarer Lastbereich bei nahezu konstanter Eigenfrequenz vereinfacht die Auswahl

Merkmale (laut Produktspezifikationen)

• Konfiguration: rund
• Material: Metallkissen mit Elastomerauflagen
• Anwendungen: Maschinenmontage (rotierende Maschinen, Werkzeugmaschinen, Umformmaschinen)
• Weitere Merkmale: Metallkissen-Dämpfer mit Kern aus Edelstahl-Draht
• Statische Last: Max. 5.000 daN; Min. 50 daN
• Aufgeführte Durchmesserwerte: 70 µm; 72 µm; 116 µm; 156.000 µm (auch in Zoll angegeben: 2.756 in, 2.835 in, 4.567 in, 6.142 in); Max.: 156 µm; Min.: 72 µm

Technische Merkmale / Spezifikationen

• Verfügbare Versionen: Standard — Eigenfrequenz 22–30 Hz (typisch für Werkzeugmaschinen)
• Version W / dick — geringere Steifigkeit, Eigenfrequenz 15–22 Hz (typisch für Umformmaschinen)
• Statischer Lastbereich: 50 daN bis 5.000 daN
• Konstruktion: rundes Metallkissen mit Elastomerauflagen auf beiden Seiten und Edelstahl-Drahtverstärkung
• Typische Anwendungen: Vibrationsisolation von rotierenden Maschinen, Pressen, Umformanlagen und ähnlichen Industriemaschinen
