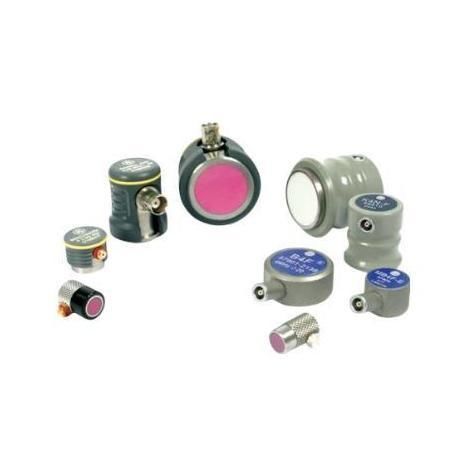

Platten-Ultraschallwandler

StrahlenKontaktDirektkontakt

Produktübersicht
Die Serie verschleißfester Geradeausstrahl‑Kontaktwandler ist eine Familie ultraschallbasierter NDT‑Sonden für manuelle Kontaktprüfungen an Metallteilen mit einfacher Geometrie. Sie ist als Front‑End‑Ultraschallkomponente für kompatible Fehlererkennungsgeräte ausgelegt und erfordert ein geeignetes Kopplungsmittel für die manuelle Prüfung.

Hauptmerkmale

• Geradeausstrahl‑Kontaktwandler‑Aufbau für die Ultraschall‑NDT‑Prüfung.
• Permanente, abriebfeste Verschleißplatte für den direkten Kontakt mit Metalloberflächen.
• Allzweckmodelle für Bleche, Schmiedeteile, Rohlinge, Gussteile und Stangen.
• Kleinere Durchmesseroptionen für Rohre, Schläuche und beengte Bereiche.
• Fingertip‑Varianten (Type F) für den Zugang zu engen Stellen.
• Anschlussoptionen: Lemo 00, Microdot, BNC, LEMO‑1 (modellabhängig).
• Seitlich oder oben montierte Anschlussversionen je nach Modellfamilie verfügbar.
• Individuelle Konfigurationen und Zubehör auf Anfrage erhältlich.

Anwendungen
Die Wandlerfamilie eignet sich für manuelle Ultraschall‑NDT‑Prüfungen an metallischen Bauteilen, bei denen ein Direktkontakt‑Prüfkopf erforderlich ist. Typische Prüfobjekte sind Bleche, große Schmiedestücke, Rohlinge, Gussteile, Rohre, Schläuche, Tanks und Stangen. Die Serie unterstützt zudem Laminations‑/Delaminations‑ und Klebeprüfungen, die Prüfung dicker Querschnitte und schwer durchdringbare Materialien. Fingertip‑Modelle bieten Lösungen für Prüfungen bei begrenztem Zugang.

Aufbau des Produkts

• Abriebfeste Kontaktfläche: Permanente, abriebfeste Verschleißplatte für Direktkontakt‑Prüfungen.
• Kontaktprüfungs‑Design: Handgeführte Sondenkörper für die Verwendung mit geeigneter Kopplung in manuellen Prüfaufbauten.
• Fingertip‑Option: Type F‑Konfigurationen für Zugang zu engen oder versenkten Bereichen.
• Anschlussoptionen: Lemo 00, Microdot, BNC, LEMO‑1 je nach Modell und Kabelauswahl.

Spezifikationen (Tabelle)
Position — Spezifikation
Produkttyp — Verschleißfester Geradeausstrahl‑Kontaktwandler
Prüfmethode — Kontakt‑Ultraschallprüfung
Anwendungskategorie — NDT und Fehlererkennung
Kontaktfläche — Permanente, abriebfeste Verschleißplatte
Modellfamilien — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
Elementdurchmesser‑Optionen — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm (modellabhängig)
Frequenzoptionen — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz (modellabhängig)
Anschlussoptionen — Lemo 00, Microdot, BNC, LEMO‑1 (modellabhängig)
Zubehör — Sondenkabel und Anschlusskabel abhängig von der Modellfamilie
Individuelle Konfiguration — Auf Anfrage verfügbar

Modelloptionen (Tabelle)
Modellfamilie — Frequenzoptionen — Elementgröße — Anschluss / Zubehörhinweise
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — Sondenkabel MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — Sondenkabel MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Microdot‑Stecker; Sondenkabel MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — Sondenkabel MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — Sondenkabel MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — BNC‑ oder LEMO‑1‑Kabeloptionen
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — Fingertip‑Gehäuse für enge Zugangsbereiche

Integrationshinweise
Wählen Sie den Wandler anhand des zu prüfenden Materials, der Zugangsbedingungen, der erforderlichen Frequenz, des Elementdurchmessers, des Steckertyps und des Sondenkörper‑Stils. Die Serie benötigt kompatible Ultraschall‑Prüfgeräte und ein geeignetes Kopplungsmittel für die manuelle Kontaktprüfung.

Technische Spezifikationen

• Produkttyp: Verschleißfester Geradeausstrahl‑Kontaktwandler
• Prüfmethode: Kontakt‑Ultraschallprüfung
• Anwendungskategorie: NDT und Fehlererkennung
• Kontaktfläche: Permanente, abriebfeste Verschleißplatte
• Modellfamilien: K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• Elementdurchmesser‑Optionen: 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm (modellabhängig)
• Frequenzoptionen: 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz (modellabhängig)
• Anschlussoptionen: Lemo 00; Microdot; BNC; LEMO‑1 (modellabhängig)
• Zubehör: Sondenkabel (z. B. MPKL2, MPKM2) und Anschlusskabel je nach Modell
• Fingertip‑Varianten (Type F) verfügbar für enge Zugangsbereiche
• Individuelle Konfigurationen auf Anfrage
