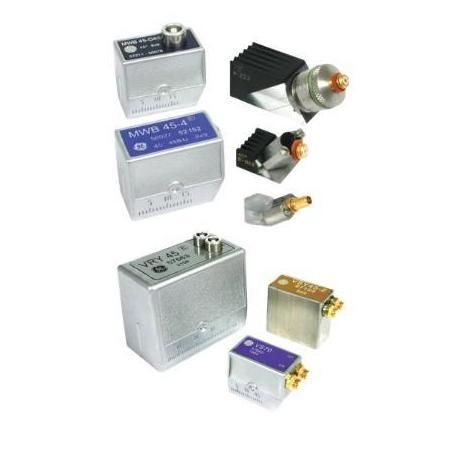

Doppel-Ultraschallwandler

KeilStrahlenDirektkontakt

Produktübersicht
Die WB/WK-Serie von Schrägstrahl-Ultraschallwandlern ist für die kontaktgestützte Ultraschallprüfung von Schweißnähten und die schrägstrahlige NDT-Prüfung industrieller Bauteile ausgelegt. Keilbasierte Sonden führen Scher- oder Längswellen mit definierten Prüfwinkeln in das Prüfteil ein, um schräge Fehler an Schweißverbindungen und Strukturen zu erfassen.

Hauptmerkmale

• Keilbasiertes Schrägstrahl-Design zur Übertragung von Scher- oder Längswellen in gewählten Winkeln.
• Verfügbare Konfigurationen: groß, klein und Dual-Element Schrägstrahlsonden.
• Optionen für integrierte und austauschbare Keile sowie Schnellwechsel- und Schraubmontage-Varianten je nach Modellfamilie.
• Gängige Winkel: 35°, 38°, 45°, 60°, 70°, 77°, 80° und 90°.
• Frequenzoptionen: 1 MHz, 2 MHz, 2,25 MHz, 4 MHz und 5 MHz je nach Modellfamilie.
• Anschlüsse: Lemo 1, Lemo 00, BNC, Microdot und MMD.
• Hochtemperatur-Keiloptionen für Prüfungen bis zu 200°C (400°F) bei ausgewählten Konfigurationen.

Anwendungen
Geeignet für Ultraschall-Schweißnahtprüfungen und Prüfaufgaben mit schrägem Schallweg, wenn Geradeaus-Sonden ungeeignet sind. Typische Anwendungen: Schweißnähte an Rohren, Tanks, Druckbehältern, Achsen, Schmiedeteilen, Gussstücken, Brücken, Eisenbahnrädern und -schienen, Rohren, Pumpen, Ventilgehäusen, Turbinenblättern, Wellen und Felgen.

Produktstruktur

• Keileinführung: integrierter oder austauschbarer Keil zur Erzeugung des definierten Winkels in der Prüfprobe.
• Großformat-Konfiguration: für allgemeine Schweißnahtprüfungen, größere Bauteile und dickere Querschnitte.
• Kleinformat-Konfiguration: kompakte Sonden für beengte Zugänge, kleinere Bauteile oder dünnere Querschnitte.
• Dual-Element-Option: getrennte Sender- und Empfängerelemente für spezielle Schrägstrahlprüfaufgaben.
• Keilvarianten: austauschbar, kundenspezifische Winkel, Krümmungen, Schnellwechsel, Schraubmontage und Hochtemperatur-Optionen je nach Modellfamilie.

Spezifikationen
Die WB/WK-Serie unterstützt die kontaktgestützte Ultraschallprüfung mit Schrägstrahl für NDT und Schweißnahtprüfung. Konfigurationstypen: groß, klein und Dual-Element. Modellfamilien: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD und ADP. Frequenz- und Winkeloptionen variieren je nach Modellfamilie und Werkstoffreferenz.

Modelloptionen

• Großformat Schrägstrahl — Typische Anwendung: allgemeine Schweißnahtprüfung, größere Objekte, dickere Querschnitte, Rohre, Tanks, Druckbehälter; Frequenzen: meist 1 MHz, 2 MHz; Winkel: 35°–90° je nach Modell; Keil: integriert oder austauschbar.
• Kleinformat Schrägstrahl — Typische Anwendung: Schweißnahtprüfung an kleineren Objekten und dünneren Querschnitten, Rohre, Rohre, Behälter, Pumpen, Ventilgehäuse, Turbinenblätter, Wellen, Felgen; Frequenzen: 2 MHz, 4 MHz, 5 MHz; Kompaktes Sondengehäuse mit integriertem oder austauschbarem Keil.
• Dual-Element Schrägstrahl — Typische Anwendung: Prüfaufgaben mit getrennten Sender-/Empfängerelementen; Frequenzen: 2 MHz, 2,25 MHz, 4 MHz, 5 MHz; Aufbau: getrennte Sender- und Empfangselemente mit Keil-Konfiguration.

Integrationshinweise
Wählen Sie die Sonde entsprechend Schweißgeometrie, Prüfwinkel, Frequenz, Keiltyp und Zugangsraum. Diese Wandler benötigen kompatible Ultraschall-Prüfgeräte, geeigneten Koppelstoff und die korrekte Keilkonfiguration für zuverlässige Kontaktprüfungen. Individuelle Konfigurationen auf Anfrage erhältlich.

Technische Daten

• Produkttyp: Schrägstrahl-Ultraschallwandler
• Prüfmethode: kontaktgestützte Ultraschall-Schrägstrahlprüfung
• Anwendungskategorie: NDT, Schweißnahtprüfung, Fehlererkennung
• Konfigurationstypen: groß, klein, Dual-Element
• Modellfamilien: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• Frequenzoptionen: 1 MHz; 2 MHz; 2,25 MHz; 4 MHz; 5 MHz
• Winkeloptionen: 35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• Keiloptionen: integriert, austauschbar, Schnellwechsel, Schraubmontage, kundenspezifisch, Hochtemperatur
• Anschlussoptionen: Lemo 1, Lemo 00, BNC, Microdot, MMD
• Hochtemperaturfähigkeit: Bis zu 200°C / 400°F bei ausgewählten Konfigurationen
