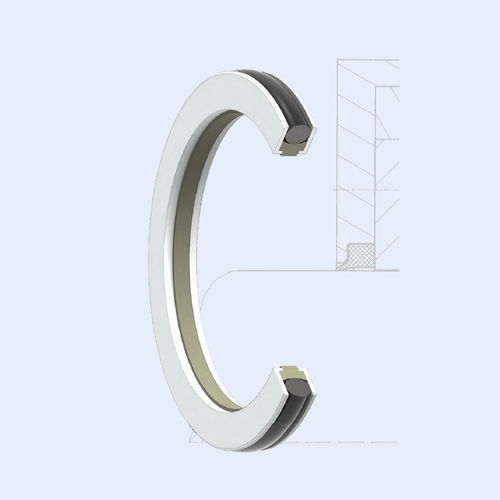

Ring-Lippen-Dichtung GGDI series

O-Ringaus PAPTFE

Der gekammerte Gleitring-O-Ring-Dichtsatz, innendichtend, ist ein kleiner Elementesatz zur Abdichtung von Kolbenstangen. Er kann bei Hydrauliköl auf Mineralölbasis, Öl-Wasser und Wasser-Glykol eingesetzt werden. Für weitere Medien stehen modifizierte Ausführungen zu Verfügung. Der GGDI besteht aus 4 Teilen, einem profilierten Gleitring aus PTFE-Compound, 2 stützenden Kammerringen aus POM (ab Ø 400 mm PA) und einem O-Ring als elastischen Grundkörper. Die Kammerringe sind in ihrer Form so gestaltet, dass sie jeweils innenseitig auf dem Gleitring aufliegen und somit ein spielfreies Abdichten garantieren. Die Dichtfunktion übernimmt der Gleitring, während der elastische Grundkörper für die Anpressung des Gleitringes an die zu dichtende Fläche sorgt. Aufgrund der hervorragenden Gleiteigenschaften ist selbst nach Millionen Hüben kein meßbarer Verschleiß festzustellen. Die statische Reibzahl, gemessen bei Drücken bis 300 bar und einer Rauhigkeit von Ra 0,1 - 0,3 μm, liegt bei Größenordnungen um 0,05 bis 0,07. Im dynamischen Bereich steigt die Reibzahl bei sehr hoher Geschwindigkeit nur wenig über den Wert 0,1 an. Somit kann auch bei niedrigen Hubgeschwindigkeiten eine ruckfreie Bewegung erreicht werden. Es gibt kein Kleben oder Radieren des Dichtsatzes, keine unzulässige Wärmeentwicklung und vor allem keinen Stick-Slip-Effekt.
