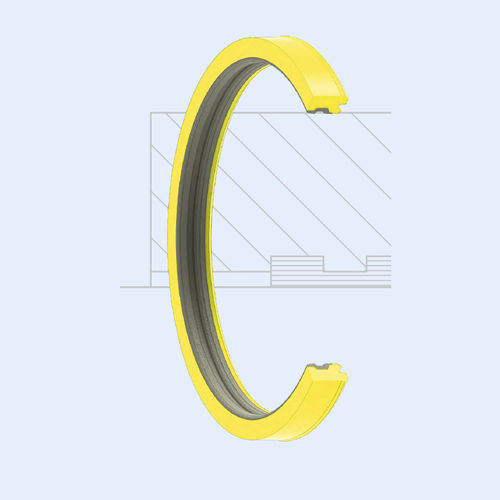

Ring-Lippen-Dichtung TRO-I series

PTFEPURKompression

Einfach wirkende Stangendichtung mit verbesserter Leistungscharakteristik hinsichtlich Haft und dyna- mischer Gleitreibung. Neben dem Ansatz das Reibungsverhalten von Dichtungen grundsâtzlich durch Veründerungen im Werkstoff oder das Einbringen von Füllstoffen zu be- einflussen, kônnen durch optimierte Konstruktion oder Ànderungen von Dichtungsgeometrie und Dichtungs- bestandteilen der Wirkungsgrad und die Performance eines Systems gesteigert werden. Durch die speziell neu aufeinander abgestimmten Elemente des Dichtringes TRO-I, in der Standard- Version bestehend aus PTFE-Bronze-Gleitring und Polyurethan-Grundkôrper, konnte im Versuch die Leistungscharakteristik im Hinblick auf Reibung si- gnifikant verbessert werden. Auch bei dieser extrem leichtgângigen Weiterentwicklung ist ein Nutring und eine Gleitringdichtung zu einem Element vereint. Aufgrund der neuartigen Gleitringgeometrie kann wah- rend der Druckbeaufschlagung und Stauchung des Systems kein Kontakt mehr über den elastomeren Dichtungsrücken zur Stange hin stattfinden. Im Bereich des druckabgewandten Rückens ist der Gleitring mit einer zusatzlichen modifizierten Stu- fen-Profildichtkante versehen, die durch die spezielle Kontursowohl das Rückfôrdervermôgen der Dichtung unter Last positiv beeinflusst als auch einen verbes- serten Schutz vor Extrusion bietet. Aufgrund dieses neuartigen Designs kann die War- mentwicklung durch Reibleistung reduziert und deut- lich hôhere Verfahrgeschwindigkeiten zugelassen werden. Klebe- oder Hafteffekte in Folge hoher Los- brechkrafte wie sie nach lângeren Stillstandszeiten auftreten kônnen, gehôren mit dieser Dichtung der Vergangenheit an.
