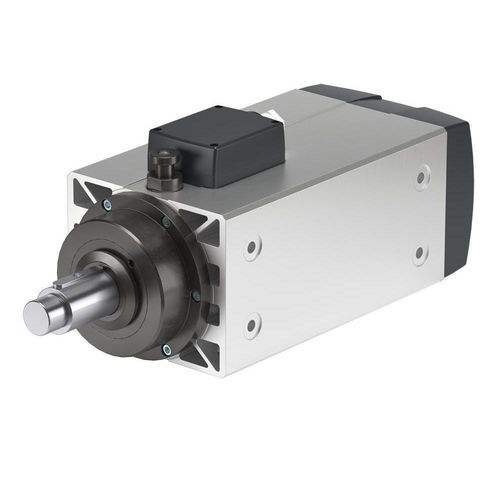

Schneid-Motorspindel AT 1120-170

BearbeitungFräsSpindel

Produktübersicht
Die Elektrospindel AT 1120-170 von HSD Mechatronics ist für die industrielle Bearbeitung von Holz und Verbundwerkstoffen ausgelegt. Sie ist in zwei Leistungsvarianten erhältlich und liefert die erforderlichen Drehmomente sowie Drehzahlen bis 6000 U/min. Geeignet für CNC-Fräs- und Router-Anwendungen mit Passfederaufnahme und wellengetriebener Lüfterkühlung.

Materialien / Anwendungen

• Holz
• Verbundwerkstoff

Technische Daten
Varianten: AT 1120 - 5,8 kW | AT 1120 - 8,1 kW
Gehäusedurchmesser [mm] — □ 177x145 | □ 177x145
Max. Drehzahl [U/min] — 6000 | 6000
Drehmoment S1/S6 (40%) [Nm] — 9,2 / 11,9 | 12,9 / 15,1
Leistung S1/S6 (40%) [kW] — 5,8 / 7,5 | 8,1 / 9,5
Nennspannung [V] — 380 | 380
Werkzeugaufnahme — Mit Passfeder (Linguetta) | Mit Passfeder (Linguetta)
Kühlung — Wellengetriebener Lüfter (Ventola calettata su albero) | Wellengetriebener Lüfter (Ventola calettata su albero)
Kühlgehäuse — 35 | 35

Wesentliche Merkmale

• Zwei Leistungsvarianten: 5,8 kW und 8,1 kW mit entsprechenden S1/S6-Drehmomentwerten.
• Maximale Drehzahl bis 6000 U/min für Standardbearbeitungszyklen.
• Standardmäßige Passfeder-Werkzeugaufnahme (Linguetta) für zuverlässige Werkzeugmontage.
• Wellengetriebene Lüfterkühlung; Gehäusegröße: 35.
• Ausgelegt für 380 V Betrieb.

Technische Spezifikationen

• Modell: AT 1120-170
• Varianten: AT 1120 - 5,8 kW; AT 1120 - 8,1 kW
• Gehäusedurchmesser: □ 177x145 mm
• Maximale Drehzahl: 6000 U/min
• Drehmoment S1/S6 (40%): 9,2 / 11,9 Nm (5,8 kW) — 12,9 / 15,1 Nm (8,1 kW)
• Leistung S1/S6 (40%): 5,8 / 7,5 kW — 8,1 / 9,5 kW
• Nennspannung: 380 V
• Werkzeugaufnahme: Mit Passfeder (Linguetta)
• Kühlung: Wellengetriebener Lüfter (Ventola calettata su albero)
• Kühlgehäuse-Abmessung: 35
• Hauptanwendungen: Bearbeitung von Holz und Verbundwerkstoffen
