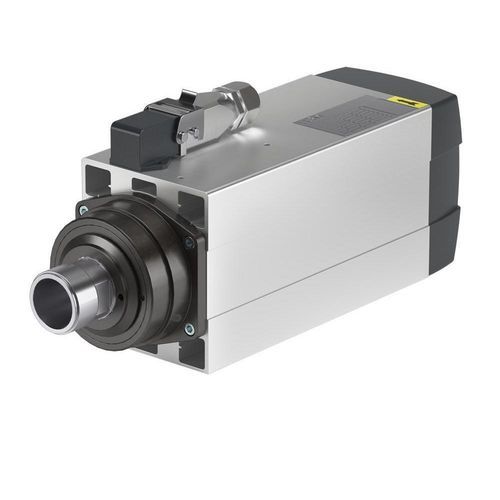

Bearbeitungs-Motorspindel MT 1090-140

FräsSpindelmotorisiert

Übersicht
Die MT 1090-140 Elektrospindel von HSD ist eine motorisierte Spindel für industrielle Bearbeitungsaufgaben. Sie ist in zwei Konfigurationen mit Werkzeuganschlüssen ER32 oder HSK C40 erhältlich, erreicht bis zu 24.000 U/min und bietet unterschiedliche Leistungs- und Drehmomentwerte für kontinuierlichen und intermittierenden Betrieb.

Anwendungen / Materialien

• Holz
• Verbundwerkstoffe

Technische Daten
Varianten: MT 1090 - ER32 (6 kW S1 / 7,2 kW S6 (40%)); MT 1090 - HSK C40 (4,5 kW S1 / 5,4 kW S6 (40%))
Gehäusedurchmesser [mm]: □ 102 x 119.5
Maximale Drehzahl [U/min]: 24.000
Drehmoment S1 / S6 (40%) [Nm]: 3,2 / 3,8 (ER32); 2,4 / 2,9 (HSK C40)
Nennspannung [V]: 220 / 380
Werkzeugschnittstelle: ER32 oder HSK C40
Kühlung: auf der Welle montierter Lüfter oder elektrischer Lüfter
Gehäuse-Kühlungsoptionen: 15 oder 10

Beschreibung – Details
Die MT 1090-140 eignet sich für Fräs- und Profilierarbeiten, die hohe Spindeldrehzahlen und kompakte Abmessungen erfordern. Die zwei Leistungs-/Drehmomentkonfigurationen ermöglichen die Auswahl je nach Bearbeitungslast und Betriebszyklus (S1 Dauerbetrieb oder S6 40% Intervallbetrieb). Die Kühlung erfolgt je nach Ausführung über einen auf der Welle sitzenden Lüfter oder einen elektrischen Lüfter.

Merkmale / technische Spezifikationen

• Modell: MT 1090-140
• Verfügbare Leistung (S1 / S6 40%): 6 kW / 7,2 kW (ER32); 4,5 kW / 5,4 kW (HSK C40)
• Drehmoment (S1 / S6 40%): bis zu 3,8 Nm
• Maximale Drehzahl: 24.000 U/min
• Gehäusedurchmesser: □ 102 x 119.5 mm
• Nennspannung: 220 / 380 V
• Werkzeugschnittstellen: ER32 oder HSK C40
• Kühlungsoptionen: auf der Welle montierter Lüfter oder elektrischer Lüfter
• Gehäusekühlung: 15 oder 10
