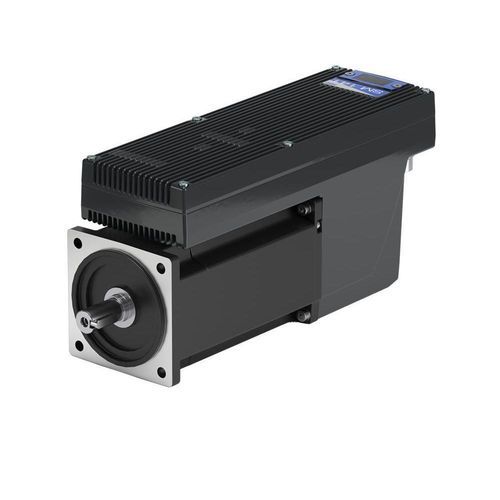

Servomotor / 24 V SM141

mit BremsekompaktIndustrie

Übersicht
Die von HSD entwickelten Smart Motoren SM141 für das industrielle Bearbeiten von Metallen und anderen Werkstoffen. Erhältlich in zwei Leistungsversionen, ausgelegt für kompakte Maschinen mit Fieldbus-Integration und optionaler Bremse.

Geeignete Materialien

• Glas
• Holz
• Stein
• Verbundwerkstoffe

Hauptmerkmale

• Smart Motor für CNC- und automatisierte Bearbeitungsprozesse
• Zwei Leistungsvarianten: SM141 - 350W und SM141 - 450W
• Fieldbus-Unterstützung: EtherCAT und CANopen
• Optionale Bremse
• Kompakte Gehäuseabmessungen und geringes Gewicht für einfache Integration
• Maximale Abtriebsdrehzahl: 5000 U/min

Technische Daten
Modell | SM141 - 350W | SM141 - 450W
Gehäuseabmessungen [mm] | □ 80 x 125 | □ 80 x 125
Max. Abtriebsdrehzahl [U/min] | 5000 | 5000
Nennabtriebsdrehmoment S1 [Nm] | 1.11 | 1.43
Leistung S1 | 350 | 450
Nennspannung [V] | 230AC | 230AC
Logikspannung [V] | 24 | 24
Getriebeübersetzung | 1 | 1
Fieldbus | EtherCAT - CANopen | EtherCAT - CANopen
Bremse | Optional | Optional
Gewicht [kg] | 4.5 | 4.5

Typische Anwendungen

• Industrielle Bearbeitung harter und weicher Materialien
• Sägen, Formen und Finishen von Glas, Holz, Stein und Verbundwerkstoffen
• Integration in CNC-Spindeln und automatisierte Bearbeitungseinheiten

Technische Merkmale

• Modellvarianten: SM141 - 350W und SM141 - 450W
• Gehäuseabmessungen: □ 80 x 125 mm
• Maximale Abtriebsdrehzahl: 5000 U/min
• Nennabtriebsdrehmoment S1: 1.11 Nm (350W), 1.43 Nm (450W)
• Leistung S1 in Datenblatt: 350 / 450 (Einheit wie im Datenblatt angegeben)
• Nennspannung: 230 AC; Logikspannung: 24 V
• Getriebeübersetzung: 1; Gewicht: 4.5 kg
• Fieldbus-Schnittstellen: EtherCAT und CANopen; Bremse optional
