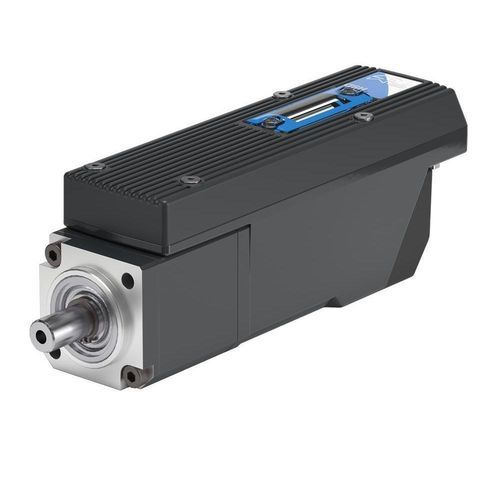

Servomotor / 24 V SM137kompaktIndustrieCANopen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Spannung
- 24 V
- Konfiguration
- kompakt
- Anwendung
- Industrie
- Weitere Eigenschaften
- CANopen, EtherCAT
- Leistung
100 W
(0,14 hp)- Drehmoment
1,5 Nm, 2 Nm, 6,2 Nm
(1,106343 ft.lb, 1,475124 ft.lb, 4,572885 ft.lb)- Rotationsgeschwindigkeit
200 rpm, 625 rpm, 800 rpm
(1.256,6371 rad.min-1, 3.926,9908 rad.min-1, 5.026,5482 rad.min-1)
Beschreibung
Produktübersicht
Der SM137 ist ein kompakter Smart Motor, den HSD für integrierte Bearbeitungs- und Antriebsanwendungen in der Industrie entwickelt und fertigt. Die Baugruppe hat ein konstantes Gehäusemaß 40 x 60 mm und ist in mehreren Drehzahl-/Drehmomentvarianten mit Fieldbus-Schnittstellen erhältlich.
Materialien / Einsatzgebiete
Technische Daten (Varianten)
Modellvarianten | SM137 - 100W | SM137 - 100W | SM137 - 100W
Gehäuseabmessung [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Max. Abtriebsdrehzahl [U/min] | 800 | 625 | 200
Nennabtriebsdrehmoment S1 [Nm] | 1,5 | 2 | 6,2
Leistung S1 [W] | 100 | 100 | 100
Nennspannung [V] | 24 | 24 | 24
Logikspannung [V] | 24 | 24 | 24
Getriebeübersetzung | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Bremse | Nein | Nein | Nein
Gewicht [kg] | 1 | 1 | 1
Wesentliche technische Merkmale
Der SM137 ist ein kompakter Smart Motor, den HSD für integrierte Bearbeitungs- und Antriebsanwendungen in der Industrie entwickelt und fertigt. Die Baugruppe hat ein konstantes Gehäusemaß 40 x 60 mm und ist in mehreren Drehzahl-/Drehmomentvarianten mit Fieldbus-Schnittstellen erhältlich.
Materialien / Einsatzgebiete
- Glas
- Holz
- Stein
- Verbundwerkstoffe
Technische Daten (Varianten)
Modellvarianten | SM137 - 100W | SM137 - 100W | SM137 - 100W
Gehäuseabmessung [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Max. Abtriebsdrehzahl [U/min] | 800 | 625 | 200
Nennabtriebsdrehmoment S1 [Nm] | 1,5 | 2 | 6,2
Leistung S1 [W] | 100 | 100 | 100
Nennspannung [V] | 24 | 24 | 24
Logikspannung [V] | 24 | 24 | 24
Getriebeübersetzung | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Bremse | Nein | Nein | Nein
Gewicht [kg] | 1 | 1 | 1
Wesentliche technische Merkmale
- Modell: SM137
- Leistung S1: 100 W
- Gehäusemaß: 40 x 60 mm (quadratisch)
- Verfügbare Drehzahlen: 800 / 625 / 200 U/min
- Nennabtriebsdrehmoment S1 nach Variante: 1,5 / 2 / 6,2 Nm
- Spannungen: 24 V (Versorgung und Logik)
- Verfügbare Übersetzungen: 1:6.25, 1:8, 1:25
- Fieldbus-Schnittstellen: EtherCAT, CANopen, RS485 zur Integration in SPS- und Motion-Controller
- Bremse: nicht integriert (externe Bremse möglich)
- Gewicht ca.: 1 kg
