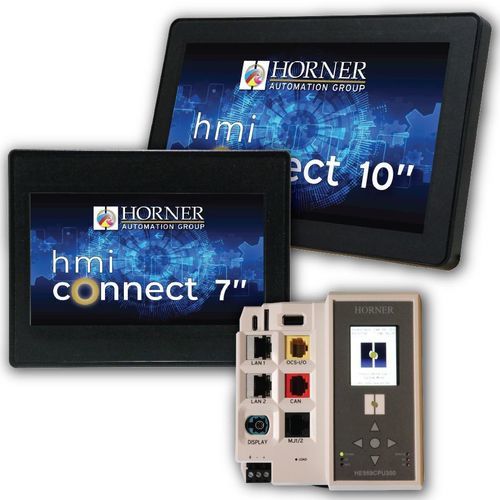

DIN-Schiene-SPS CPU300

mit erweiterbaren E/A-Kartenauf Ethernet-NetzCANopen

Übersicht
Der HE959CPU300 ist ein modularer Controller der Klasse Canvas, entwickelt für Anwendungen, die ein getrenntes HMI erfordern. Das Gerät verfügt über keine integrierten I/O und verwendet aufsteckbare OCS‑I/O-Module für Sensor-/Aktuatoranschlüsse, wodurch die Verkabelung vereinfacht wird. HMI Connect Touchscreens (remote montiert) bieten erweiterte Grafikfunktionen und benötigen für Grundfunktionen keine zusätzliche Konfiguration.

Hauptmerkmale

• DIN-Schienen-Montage, modularer Controller ohne integrierte E/A und mit lokalem 2,2" Konfigurationsdisplay (IP‑Adresse, RUN/STOP etc.).
• Multi‑Core System on Module (SOM) mit Canvas‑Klassenleistung.
• Konnektivität: USB Type‑C, duale 10/100 Mbps Ethernet-Ports mit integriertem Switch.
• Lokale Erweiterung über OCS‑I/O; kompatibel mit HMI Connect Touchscreens (bis zu 3 identische entfernte Bildschirme mit Zubehör).

Spezifikationen - CPU300

• Controller‑Klasse (Prozessor): Canvas (Dual‑Core)
• Logikspeicher & Scan‑Rate: 2 MB @ 0,02 ms/K
• Integrierte E/A: keine; lokale I/O‑Erweiterung: bis zu 8 Module; Netzwerk‑OCS‑I/O‑Erweiterung: bis zu 16 Basen × 8 Module
• Ethernet: 2 × 10/100 Mbps (integrierter Switch); USB Type‑C; RS‑232/RS‑485 (gemeinsamer RJ45); CAN: CsCAN, CANopen, SAE J1939
• Lokales Display: 2,2" für Konfiguration; unterstützt remote HMI Connect Touchscreens (max. 3 identische Bildschirme mit Zubehör)
• Gehäusemaße: 114,8 mm H × 74,3 mm B × 117,5 mm T; DIN‑Schienenmontage
• Versorgung: 10–30 VDC (1 A @ 24 V); Eingänge: 12/24 VDC
• Betrieb: -10 °C bis 60 °C; 5–95% rF, nicht kondensierend; Schutzart: IP20 (Controller)

Spezifikationen - HMI Connect

• Displaygrößen & Auflösung: 4" 480×272; 7" 800×480; 10" 1024×600; 15" 1024×768; High‑Bright 7" 800×480; High‑Bright 10" 1280×800
• Display‑Technologie: 4/7/10/15" TFT resistiv; High‑Bright 7"/10" IPS PCAP
• Helligkeit: standardmäßig 300–500 cd/m² je nach Größe; High‑Bright Varianten bis zu 1000 nits
• Montage & Gewicht: Panel‑ oder VESA‑Montage je nach Modell; Abmessungen und Gewicht variieren (siehe Produktblatt)
• Betrieb: Standard -10 °C bis 60 °C; High‑Bright erweitert bis -40 °C/80 °C oder -30 °C/70 °C; Schutzart: IP65 (Standard) / IP67 (High‑Bright)

Model Line‑Up

• HE959CPU300: OCS‑I/O Premium CPU ohne integrierte E/A; lokales 2,2" Display und Unterstützung für remote HMI Connect Displays
• HMI Connect Displays (Beispiele): HE959HMI-04 (4"), HE959HMI-07 (7"), HE959HMI-10 (10"), HE959HMI-15 (15"), HE959AP-07 / HE959AP-10 (High‑Bright)

HMI Connect Zubehör

• HE-HMICBL-1M: 1 m Kabel für HMI Connect und High‑Bright IP67 Displays
• HE-HMICBL-3M: 3 m Kabel für HMI Connect und High‑Bright IP67 Displays
• HE-HMICBL-8M: 8 m Kabel für HMI Connect und High‑Bright IP67 Displays

Technische Merkmale

• Controller‑Klasse: Canvas (Dual‑Core)
• Logikspeicher & Scan: 2 MB, 0,02 ms/K
• Keine integrierten E/A; lokale Erweiterung bis 8 Module; Netzwerk‑Erweiterung bis 16 Basen × 8 Module
• Ethernet: 2 × 10/100 Mbps (integrierter Switch); USB Type‑C; RS‑232/RS‑485; CAN (CsCAN, CANopen, SAE J1939)
• Lokales 2,2" Konfigurationsdisplay; unterstützt bis zu 3 remote HMI Connect Touchscreens (mit Zubehör)
• Abmessungen: 114,8 × 74,3 × 117,5 mm; Versorgung: 10–30 VDC (1 A @ 24 V)
• Betriebsbereich: -10 °C bis 60 °C; Luftfeuchte 5–95% nicht kondensierend; Controller IP20, Displays IP65/IP67 wie angegeben
