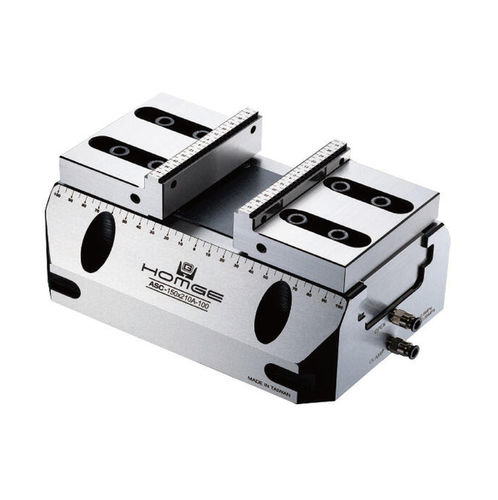

Schraubstock für 5-Achs-Werkzeugmaschinen ASC-150x210A-100

für Schleifmaschinefür Fräsmaschinenpneumatisch

Übersicht
Pneumatische selbstzentrierende 5-Achsen-Backen für die automatisierte Spanntechnik in CNC-Bearbeitungszentren. Schnelle Installation, standardisierte Luftschnittstelle, Wiederholgenauigkeit ±0,015 mm, Feder-Sicherheitsmechanismus hält die Spannung bei Luftausfall, Gehäuse aus legiertem Stahl und gehärtete Backen, reversible Schnellwechselbacken für hohe Flexibilität.

Vorteile

• Installation an einem Tag zur Steigerung der Maschinenauslastung und Sicherstellung gleichbleibender Lieferqualität.
• Schnellwechsel per Tastendruck — Aktivierung per Knopf/Signal; Spann- oder Lösevorgang in ≈1,5 s; kein Schlüssel, minimale Stillstandszeiten.
• Garantierte Präzision — Wiederholgenauigkeit ±0,015 mm und stabile Spannkraft sorgen für gleichbleibende Qualität und weniger Nacharbeit.
• Plug-and-play-Automatisierung — standardisierte Pnematik-Schnittstelle; unterstützt mehrere Backen auf einer Maschine und einfache Roboterintegration für schnelles Skalieren.
• Ausfallsichere Spannhaltung — Federmechanismus hält das Werkstück bei Druckverlust sicher, schützt Personal und Anlagen.
• Robuste Konstruktion — Gehäuse aus legiertem Stahl und gehärtete Backen erhalten die Anfangsgenauigkeit auch bei hohen Zyklen und reduzieren Wartungskosten.
• Flexible Werkstückspannung — reversible Schnellwechselbacken passen sich schnell an unterschiedliche Werkstücke an und ermöglichen zukünftige Erweiterungen.

Spezifikationen (Tabelle)
Modell | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Gewicht (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

Zubehör

• Standardzubehör: 4 Positionierschrauben.
• Optionales Zubehör: Anschlussplatte.

Merkmale / Technische Spezifikationen

• Gehäusewerkstoff: S50C.
• Backenhärte: HRC 48-50.
• Einheiten: mm.
• Wiederholgenauigkeit: ±0,015 mm.
• Spann-/Lösezeit: ≈1,5 s (signal aktiviert).
• Sicherheitsmechanismus: Feder hält die Spannung bei Luftausfall.
• Beispielmodell: ASC-150x210A-100.
• Gewicht (Beispielmodell): 17,5 kg.
