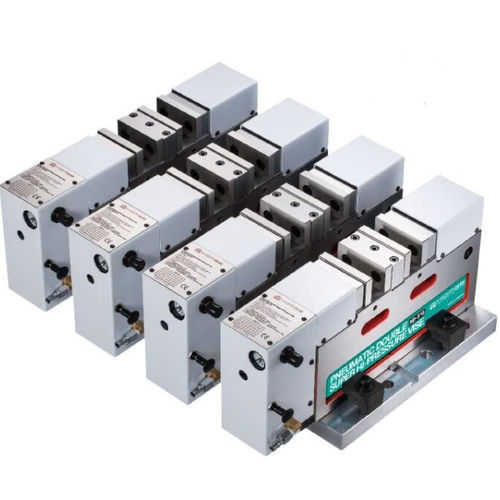

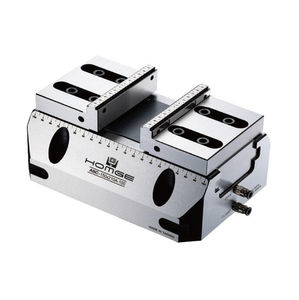

Schraubstock für Fräsmaschinen ND-G

für WerkzeugmaschinenDoppel-Klemmpneumatisch

Übersicht

• Doppelter pneumatischer Hochdruck-Schraubstock mit fester Höhe für Reihenmontage; Zylinder mit 3 Jahren Garantie.
• Entwickelt für sicheres Spannen zweier Werkstücke, schnelle Anpassung und geringen Wartungsaufwand.

Eigenschaften

• Hält zwei Werkstücke unterschiedlicher Größe; kompensiert Toleranzen bis zu 2 mm zwischen den Teilen.
• Spezielle Hochkraftzylinder liefern ein einstellbares Spannkraftspektrum von 0 bis 4000 kg je nach Modell und Werkstoff.
• Gehäuse aus Sphäroguss FCD60 für Steifigkeit und Präzision; Führungsbahnen gehärtet auf HRC 50 für Langzeitstabilität.
• Druckeinstellknopf für schnelle Anpassungen an der Maschine.
• Zylinder mit geringer Ausfallrate und einfachem Wartungszugang.
• Sicherheitsvorrichtung hält die Spannkraft bei Luftausfall etwa 20 Minuten lang.
• Beweglicher Backenhub: 4 mm.

Material & Härte
Material: Sphäroguss FCD 60. Härte der Führungen: HRC 50.

Technische Daten (Einheit: mm)
Modell | A | B | C | D | E | F | G | H | I | J | K | Max. Spannkraft | Spannweg | Gewicht (kg)
ND-4"G | 195 | 150±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 | 15 | 48 | 3300 kg | 4 mm | 45
ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 | 15 | 55 | 4000 kg | 4 mm | 65

Standardzubehör

• 2 Ausrichtkeile
• 4 Spannbacken-/Klemmen
• 1 Griff

Technische Merkmale

• Verfügbare Modelle: ND-4"G, ND-5"G.
• Max. Spannkraft: ND-4"G = 3300 kg; ND-5"G = 4000 kg.
• Spannweg: 4 mm (beide Modelle).
• Material: Sphäroguss FCD60; Führungen gehärtet auf HRC 50.
• Ermöglicht das Halten von zwei Werkstücken mit bis zu 2 mm Unterschied.
• Verstellbare Hochkraftzylinder (0–4000 kg) zur Anpassung an Werkstoff und Bearbeitung.
• Enthält Druckeinstellknopf und Sicherheitsvorrichtung, die bei Luftausfall den Halt etwa 20 Min. beibehält.
• Feste Bauhöhe ermöglicht nebeneinander stehende Montage mehrerer Schraubstöcke für Produktionslinien.
• Gewichte: ND-4"G = 45 kg; ND-5"G = 65 kg.
