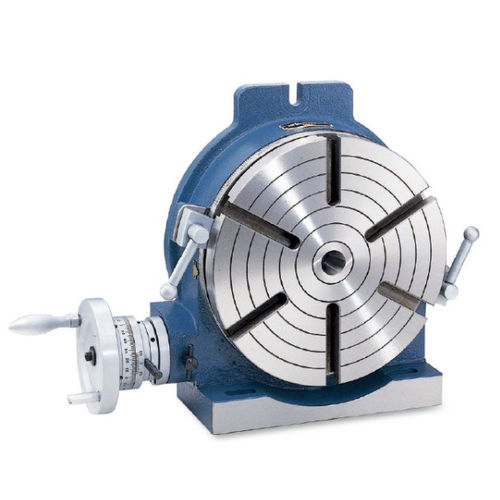

Manueller Drehtisch HHV series

horizontalvertikalzur Materialbearbeitung

Modell: HHV-150,200,250,300,350,400 Der Arbeitstisch verfügt über eine 360-Grad-Teilung und wird von einer Präzisionsschnecke und einem Getriebe mit einem Untersetzungsverhältnis von 90:1 angetrieben. Eine Drehung des Handgriffs bewegt den Tisch um 4 Grad. Die Skala ist in 1-Minuten-Schritten eingeteilt und die Nonius-Skala ermöglicht Ablesungen bis zu 10 Sekunden. Die Schnecke ist gehärtet und präzisionsgeschliffen, um den Verschleiß des Schneckenrads zu minimieren. Sowohl die Ober- als auch die Unterseite der DREHPLATTEN sind präzisionsgeschliffen. HINWEIS:" Betriebs- und Wartungshandbuch" ist als Referenz enthalten
