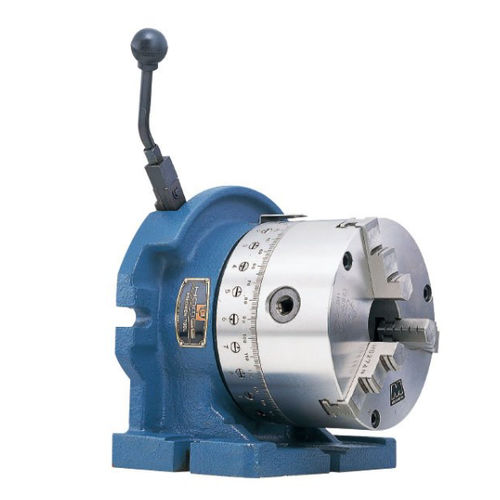

Teiler für Werkzeugmaschinen HSD-7

für Maschinen

Übersicht
Kompakter Teilapparat zur Indexierung auf Fräsmaschinen, Bohrmaschinen und Nutenmaschinen. Direkte Teilungen: 2, 3, 4, 6, 8, 12, 24.

Eigenschaften

• Hohe Indexiergenauigkeit für Fertigungsprozesse
• Einhand-Hebelbedienung für schnelles Schritt-Indexieren
• Manueller, energieeffizienter Betrieb

Optionales Zubehör

• 7" 3-Backenfutter

Wichtig
Bei wiederholten Vorgängen den Hebel nach jedem Teilvorgang stets in die Ausgangs- (eingeklemmte) Position zurückführen, bevor der nächste Index erfolgt.

Bedienung

• Stellen Sie die gewünschte Teilung ein, indem Sie die Selektornieten mit einem Schraubendreher eine halbe Umdrehung drehen.
• Bewegen Sie den Hebel im Uhrzeigersinn, um den Tisch zu entriegeln und zur nächsten gewählten Teilung zu drehen.
• Der Plunger stoppt den Tisch an der gewählten Teilung.
• Führen Sie den Hebel in die Ausgangsposition zurück, um den Tisch vor der Bearbeitung zu klemmen.

Einfache Einstellung der Teilpositionen
Die Teilungen lassen sich schnell einstellen, indem die Selektornieten mit einem Schraubendreher eine halbe Umdrehung gedreht werden.

Einhand-Positionierung
Der Hebel ermöglicht das Indexieren mit einer Hand: lösen, indexieren und zurückführen zum Klemmen.

Warnhinweise

• Betätigen Sie den Hebel nicht, solange der Teilapparat nicht fest auf dem Maschinentisch montiert ist.
• Führen Sie den Hebel nach jeder Bewegung immer in die geklemmte Position zurück, um Blockierungen zu vermeiden.
• Wenn der Hebel wegen Fehlbedienung klemmt, stellen Sie die Selektorniete in die Durchgangsposition, um den Hebel zu lösen; nicht gewaltsam betätigen.
• Beginnen Sie die Bearbeitung nicht, bis der Plunger den Tisch gestoppt hat und der Hebel geklemmt ist.

Technische Daten

• Modell: HSD-7
• Material: Gusseisen mit Kugelgraphit (FCD 55)
• Einheiten: mm / in
• Direkte Teilungsoptionen: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• Innen-Ø d2: 56 mm (2 1/4 in)
• Zulässige Last: 50 kg
• Gewicht: 32 kg
