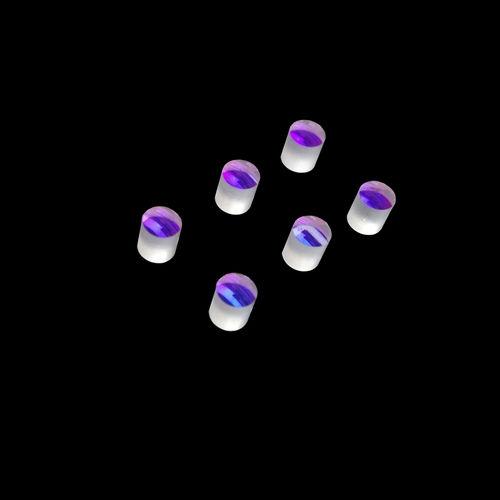

Zylindrische Mikrolinse C-LENS

optisches GlasKollimatorOptik

Hobbite Mikrolinsen (C-Linse) sind die optische Grundkomponente in optischen Kommunikationsgeräten Sie werden verwendet, um kollimierte und divergente Strahlen zu koppeln, z.B. die Kopplung von faser-zu-Faser, Quelle-zu-Faser oder Faser-zu-Detektor. Zu den Vorteilen der C-Linse gehören eine geringe Einfügungsdämpfung, ein großer Arbeitsabstandsbereich und geringe Kosten. Hobbite kann je nach Kundenwunsch verschiedene C-Linsen anbieten. Pigtail und C-Linse können zu einem Kollimator zusammengebaut, der viele Funktionen der optischen Signalverarbeitung in paralleles Licht. Dann wird der Kollimator für Anwendungen wie Isolator, optische Schalter usw. verwendet, dämpfungsglied und Wellenlängenmultiplexer (WDM). Material: N-SF11,SF11,K9,ZF13 andere Durchmessertoleranz: +0,005/-0,010 mm, z.B. 0,700~ 2,800 mm Dickentoleranz:± 0,02 mm Freie Blende:>90% Brennweitentoleranz: ±3 % Design-Wellenlänge:632,8 nm Oberflächenqualität:40-20 S-D Abbildung der Oberfläche:<λ/4 @ 632,8 nm Zentrierungsfehler:<3 arcmin Typischer Keilwinkel:0°,6°,8°,9° Beschichtungen:R<0,25%@λc+/-40nm, wie z.B. 400~2000nm
