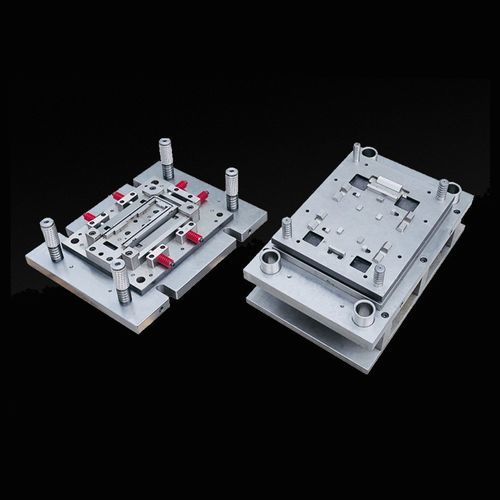

CNC-Stanzmatrize Progressive Die Stamping

SchneidHartmetall

Produktübersicht
Produkt: Progressivwerkzeug (progressive die stamping tool)
Materialien: Wolframstahl, Werkzeugstahl, CR12, 45#, 1.2363 (Alternative HITACHI SKD11), 1.2312 (Alternative Chinese SKD11)
Oberfläche: Wärmebehandlung
Toleranz: 0,002 mm
Anwendung: Serienfertigung gestanzter Metallteile für industrielle Baugruppen

Werkzeugmaterial
Punching holder: 45#
Punching plate: 45#
Punching material: 1.2363 (Alternative: HITACHI SKD11)
Stripper plate material: 1.2312 (Alternative: Chinese SKD11)
Bolster plate: CR12
Die holder: 45#
Die plate: Chinese SKD11
Die insert: 1.2363 (Alternative: HITACHI SKD11)

Plattenstärken (Spezifikation)
Punching holder: 50 mm
Die holder: 60 mm
Stripper plate: 25 mm
Bolster plate: 20 mm
Die plate: 40 mm
Punching plate: 25 mm

Punching-Maschinenspezifikation
Schließhöhe der Matrize: kein spezieller Wert erforderlich; kompatibel mit Standardpressen in der EU

WEDM
LS WEDM empfohlen oder HS WEDM je nach Detailgrad; LS für Stripperplatte und Hauptstempelbearbeitung

Lebenszyklus der Matrize
Geschätzte Lebensdauer: ≈ 3.000.000 Zyklen bei empfohlenen Betriebsbedingungen

Technische Details

• Führungsbolzendurchmesser: größere Durchmesser sind vorteilhaft; Mindestempfehlung Ø 5 mm
• Sicherstellen, dass das Bauteil an der Endstation zuverlässig auswirft und frei fällt
• Auslegung für vollautomatische Produktion ohne zusätzlichen manuellen Aufwand
• Schrauben: Metrische Schrauben verwenden, außer dort, wo explizit anders angegeben (z. B. Spannstange)
• Bandbreitentoleranz: für Materialdicke > 3 mm Toleranz +0,3 mm

Fertigungsprozess

• Werkzeugkonstruktion: Erstellung von 3D-CAD-Modellen und Validierung
• CNC-Bearbeitung: Grob- und Schlichtbearbeitung zur Formgebung
• EDM-Bearbeitung: Erzeugung präziser Geometrien und Merkmale
• Schleifen: Beseitigung von Oberflächenunregelmäßigkeiten
• Polieren: Verbesserung der Oberflächenqualität für Ausstoßverhalten und Lebensdauer
• Qualitätskontrolle: Maßhaltigkeitsprüfungen und Härtemessungen zur Sicherstellung der 0,002 mm Toleranz
• Montage: Zusammenbau der Matrize mit zusätzlichen Komponenten
• Testproduktion: Probeläufe zur Validierung von Qualität und Funktion

Technische Spezifikationen

• Produktname: Progressive die stamping tool
• Marke: HLC Metal Parts Ltd
• Materialien: Wolframstahl, Werkzeugstahl, 1.2363 (Alternative HITACHI SKD11), 1.2312 (Alternative Chinese SKD11), CR12, 45#
• Oberflächenbehandlung: Wärmebehandlung
• Toleranz: 0,002 mm
• Plattenstärken: Punching holder 50 mm; Die holder 60 mm; Stripper plate 25 mm; Bolster plate 20 mm; Die plate 40 mm; Punching plate 25 mm
• WEDM-Verfahren: LS (empfohlen)
• Lebensdauer der Matrize: ca. 3.000.000 Zyklen
• Empfohlene Führungsbolzengröße: ≥ 5 mm
• Schraubenstandard: metrisch
• Bandbreitentoleranz (für Dicke > 3 mm): +0,3 mm
