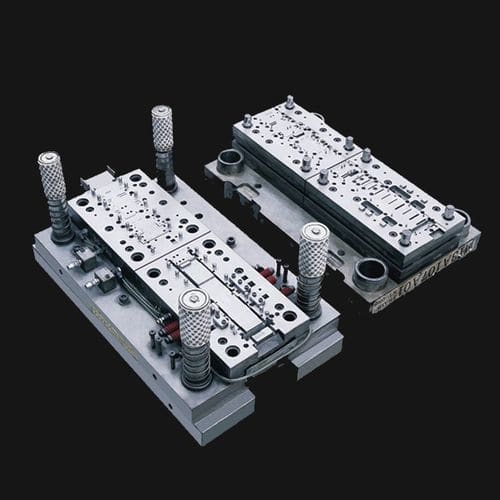

Gusseisen-Säulengestell

StahlAluminium

Produktübersicht

• Produkt: kundenspezifische Formeinsätze
• Material: Wolframstahl
• Oberfläche: Wärmebehandlung
• Toleranz: ±0,002 mm
• Anwendung: Stanzform
• Hauptmarkt: Japan

Beschreibung
HLC fertigte über 100 Präzisionsformeinsätze, darunter Kavitäten und Kerne, für einen japanischen Kunden und erreichte Toleranzen bis ±0,002 mm. Die Bauteile reichten von wenigen Millimetern bis zu Komponenten mit einer Länge von bis zu 500 mm. Die Fertigung kombinierte hochpräzises CNC-Bearbeiten, EDM (Funkenerosion), Drahterodieren und Flächen-Schleifen. Umfangreiche Prüfberichte wurden bereitgestellt und decken Maße, Toleranzen, Oberflächenbeschaffenheit und Materialnachweis ab.

Detailierte Produktangaben

• Artikelname: Stanzwerkzeugkomponente
• Abmessung: gemäß Werkzeugangaben
• Fertigung: Drahterodieren (EDM-Draht)
• Oberfläche: Schleifen und Polieren
• Preis: echter Fabrikpreis
• Verpackung: Schaumschutz
• Services: OEM und ODM verfügbar

Zum Projekt (Fertigung & Qualität)
Das Projekt erforderte hohe Präzision und Rückverfolgbarkeit. Zu den Prozessen gehörten CAD-Konstruktion, technische Abstimmung, CNC-Bearbeitung, EDM, Flächenschleifen, PG (process grinding), Polieren sowie strenge QC/IPQC-Prüfungen. Verpackung und Lieferung erfolgten nach Kundenanforderungen.

Fertigungsprozess (Schritte)

• [Werkzeugkonstruktion] 3D-Modellierung mit CAD
• [Engineering-Meeting] Technische Bestätigung und Freigaben
• [CNC-Bearbeitung] Schruppen und Schlichten zur Formgebung
• [EDM-Bearbeitung] Erzeugen feiner Geometrien und Funktionen
• [PG] Beseitigung von Oberflächendefekten und Geometriekontrolle
• [Polieren] Verbesserung von Oberfläche und Leistung
• [QC & IPQC] Maß- und Oberflächenprüfungen während der Produktion
• [Verpacken & Liefern] Schutzverpackung und Versand nach Kundenvorgabe

Technologie & Fähigkeiten

• CNC-Bearbeitung
• Drahterodieren
• EDM
• Flächenschleifen
• Polieren
• Progressivwerkzeuge
• Metallstanzung
• In-Mold-Schweißen (nachgewiesene Fähigkeit)
• Montage
• QC / IPQC

Technische Spezifikationen

• Material: Wolframstahl
• Oberflächenbehandlung: Wärmebehandlung; Schleifen; Polieren
• Toleranz: ±0,002 mm
• Abmessungsbereich: von wenigen Millimetern bis ca. 500 mm Länge (Beispielprojekte)
• Fertigungsverfahren: CAD-Konstruktion, CNC-Bearbeitung, EDM, Drahterodieren, Flächenschleifen, Polieren
• Fertigungstechnik: Drahterodieren (EDM-Draht), Präzisionsbearbeitung
• Finish: geschliffene und polierte Oberflächen
• Verpackung: Schaumschutz
• Services: OEM / ODM verfügbar
• Anwendung: Stanzform / Stanzwerkzeugkomponenten
• Beispiel gelieferte Menge: über 100 Präzisionsformeinsätze (Projektfall)
