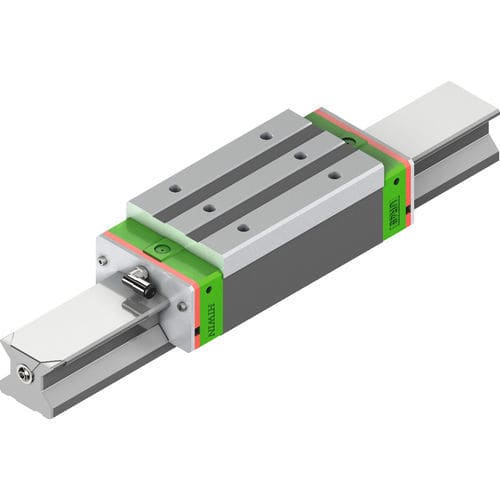

Rollenführung UR series

Produktbeschreibung
Extrem tragfähige und langlebige Rollenführung. Dank optimierter Wälzkörpergeometrie gewährleistet die Schwerlastführung UR maximale Tragzahlen und Steifigkeiten sowie ein konstantes Ablaufverhalten. Die patentierte 360°‑Schmierstoffverteilung sorgt in allen Einbaulagen für eine zuverlässige Schmierung und reduziert den Verbrauch. Schmutzresistente Dichtungssysteme schützen zudem vor rauen Industriebedingungen. CAD-Daten und technische Zeichnungen sind über den Produktkonfigurator verfügbar.

Verfügbare Ausführungen / Typen

• URH – Blocklaufwagen hoch (Befestigung von oben). Erhältlich in Schwerlast- oder Super‑Schwerlast‑Ausführung.
• URL – Blocklaufwagen flach (Befestigung von oben). Flache Bauform für kompakte Maschinenlayouts. Erhältlich in Schwerlast- oder Super‑Schwerlast‑Ausführung.
• URW – Flansch‑Laufwagen (Befestigung von oben oder unten). Breite Auflagefläche für besonders stabile Montage. Erhältlich in Schwerlast- oder Super‑Schwerlast‑Ausführung.

Tabelle - Auszug technischer Daten (Zeile = Produktvariante, Spaltenkopf: Typ; H [mm]; W [mm]; L [mm]; Cdyn [N]; C0 [N]; Masse [kg])
URH35CA; 55; 70; 124; 61.200; 127.500; 1,6
URH35HA; 55; 70; 151,5; 75.400; 172.100; 2,09
URH45CA; 70; 86; 153,4; 110.400; 239.600; 3,21
URH45HA; 70; 86; 187; 134.800; 309.500; 4,15
URH55CA; 80; 100; 174,7; 144.000; 336.000; 4,61
URH55HA; 80; 100; 224,5; 185.500; 467.600; 6,37
URL35CA; 48; 70; 124; 61.200; 127.500; 1,29
URL35HA; 48; 70; 151,5; 75.400; 172.100; 1,67
URL45CA; 60; 86; 153,4; 110.400; 239.600; 2,52
URL45HA; 60; 86; 187; 134.800; 309.500; 3,24
URL55CA; 70; 100; 174,7; 144.000; 336.000; 3,67
URL55HA; 70; 100; 224,5; 185.500; 467.600; 7,31
URW35CC; 48; 100; 124; 61.200; 127.500; 1,80
URW35HC; 48; 100; 151,5; 75.400; 172.100; 2,43
URW45CC; 60; 120; 153,4; 110.400; 239.600; 3,47
URW45HC; 60; 120; 187; 134.800; 309.500; 5,01
URW55CC; 70; 140; 174,7; 144.000; 336.000; 5,16
URW55HC; 70; 140; 224,5; 185.500; 467.600; 7,31

Hinweise

• Die Tabelle zeigt einen Auszug der technischen Daten je Variante (Abmessungen, dynamische und statische Tragzahlen, Masse).
• Die UR-Baureihe ist für Schwerlast- und Super‑Schwerlast-Anwendungen ausgelegt.
• Passende Profilschiene und Zubehör sind für jede Laufwagenvariante verfügbar; Konfiguration und CAD‑Daten können über den Produktkonfigurator bezogen werden.

Caractéristiques / spécifications techniques

• Extrem tragfähige Rollenführung mit optimierter Wälzkörpergeometrie
• Patentierte 360°-Schmierstoffverteilung für alle Einbaulagen
• Schmutzresistente Dichtungssysteme für raue Industriebedingungen
• Verfügbare Baugrößen H: 48–80 mm; W: 70–140 mm; L: 124–224 mm (je nach Variante)
• Dynamische Tragzahlen (Cdyn) im Bereich ca. 61.200 N bis 185.500 N (je nach Variante)
• Statische Tragzahlen (C0) im Bereich ca. 127.500 N bis 467.600 N (je nach Variante)
• Vielfältige Typen: URH (hoch), URL (flach), URW (Flansch) – insgesamt 18 gelistete Produktvarianten auf dieser Seite
• CAD‑Daten und technische Zeichnungen über den Konfigurator verfügbar
