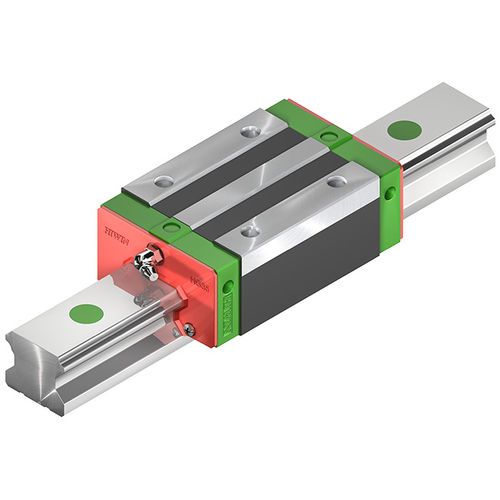

Linearführung mit hoher Verfahrgeschwindigkeit HG/QH series

mit vierreihiger Kugelrückführung65 mmProfilschienenführungen

Standardbaureihe in X-Anordnung für alle unbearbeiteten Montageflächen, optional auch als HIRES-Ausführung verfügbar. Die Kugelführung HG ist die erste Wahl bei Schienenpaaren und kann dabei leichte Höhenunterschiede optimal ausgleichen. Mit unserer SynchMotion™-Technologie (Kugelkette) wird die HG-Baureihe zur QH-Linearführung – für höhere Verfahrgeschwindigkeiten, verlängerte Nachschmierintervalle und verbesserten Gleichlaufeigenschaften bei geringeren Laufgeräuschen. Den passenden Laufwagen finden Sie unter dem Zubehör der jeweiligen Profilschiene oder direkt unter dem Menüpunkt Laufwagen. Alternativ konfigurieren Sie sich Ihre HG/QH-Linearführung auch direkt in unserem Produktkonfigurator. Hier stehen Ihnen auch CAD-Daten und technische Zeichnungen zum Download bereit. Blocklaufwagen hoch. Zur Befesti­gung Ihrer Anschluss­konstruktion von oben. Blocklaufwagen niedrig. Zur Befesti­gung Ihrer Anschluss­konstruktion von oben. Flansch-Laufwagen. Zur Befestigung Ihrer Anschlusskonstruktion von oben oder unten. Für den dauerhaften Einsatz bei Temperaturen über 80 °C werden "Vollstahl"-Laufwagen mit Umlenksystemen aus Stahl verwendet. Die Standard-Enddichtungen werden durch hitzebeständige Enddichtungen ersetzt und die Kunststoff-Abdeckkappen der Profilschiene durch Messing-Abdeckkappen.
