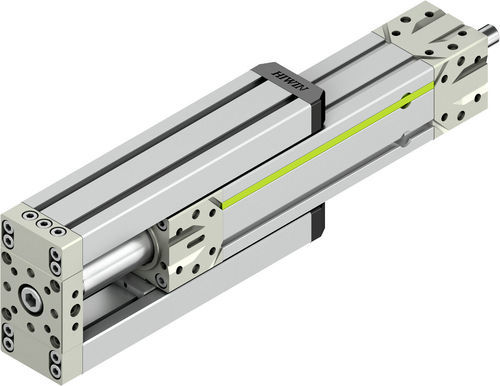

Elektrischer Antrieb EA series

lineardoppeltintegrierbar

Kurzbeschreibung
Für Anwendungen mit seitlicher Belastung. Elektrozylinder der Serie EA-S mit doppelter Schlittenführung nehmen zusätzlich wirkende radiale Kräfte auf das Kolbenrohr auf und bieten erhöhte Stabilität sowie Positioniergenauigkeit. Montage am Endblock; die Anordnung der Führung ist frei wählbar und nachrüstbar. Hub frei wählbar in Millimeterschritten. Individualisierung über den Produktkonfigurator; CAD-Daten und technische Zeichnungen zum Download verfügbar.

Verfügbare Modelle und technische Tabelle
Typ | Baugröße [mm] | Steigung [mm] | Max. Hublänge [mm] | Max. dynamische Vorschubkraft [N] | vmax [m/s] | amax [m/s²] | Wiederholgenauigkeit [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2.800 | 0,4 | 20 | ± 0,02
EA040S010-XXNN | 40 | 10 | 300 | 2.300 | 0,8 | 20 | ± 0,02
EA040S016-XXNN | 40 | 16 | 300 | 1.700 | 1,3 | 20 | ± 0,02
EA050S005-XXNN | 50 | 5 | 300 | 3.500 | 0,4 | 20 | ± 0,02
EA050S010-XXNN | 50 | 10 | 300 | 2.800 | 0,8 | 20 | ± 0,02
EA050S020-XXNN | 50 | 20 | 300 | 1.700 | 1,5 | 20 | ± 0,02
EA060S005-XXNN | 60 | 5 | 300 | 3.900 | 0,3 | 20 | ± 0,02
EA060S010-XXNN | 60 | 10 | 300 | 3.100 | 0,6 | 20 | ± 0,02
EA060S025-XXNN | 60 | 25 | 300 | 2.400 | 1,5 | 20 | ± 0,02
EA080S005-XXNN | 80 | 5 | 300 | 5.600 | 0,2 | 20 | ± 0,02
EA080S010-XXNN | 80 | 10 | 300 | 11.900 | 0,4 | 15 | ± 0,02
EA080S020-XXNN | 80 | 20 | 300 | 9.600 | 0,8 | 15 | ± 0,02
EA080S040-XXNN | 80 | 40 | 300 | 7.300 | 1,6 | 15 | ± 0,02

Eigenschaften

• Konzipiert zur Aufnahme seitlicher/radialer Belastungen mittels doppelter Schlittenführung.
• Erhöhte Stabilität und Präzision gegenüber Einzelführungsvarianten.
• Montage am Endblock; Anordnung frei wählbar und nachrüstbar.
• Hub frei wählbar in Millimeterschritten.
• Vielfältiges Zubehör zur Anpassung an die Applikation.
• CAD-Modelle und technische Zeichnungen zur Integration vorhanden.

Technische Daten

• Serie: EA-S (Elektrozylinder mit Schlittenführung).
• Baugrößen: 40 mm, 50 mm, 60 mm, 80 mm.
• Verfügbare Steigungen: 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 40 mm (modellabhängig).
• Max. Hublänge (gelistete Modelle): 300 mm.
• Max. dynamische Vorschubkraft: bis zu 11.900 N (höchster gelisteter Wert).
• Max. Geschwindigkeit: bis zu 1,6 m/s (modellabhängig).
• Max. Beschleunigung: bis zu 20 m/s² (modellabhängig).
• Wiederholgenauigkeit: typ. ± 0,02 mm.
• Montage: am Endblock, Anordnung frei wählbar; Nachrüstung möglich.
• Individualisierung: Hub in mm-Schritten, umfangreiches Zubehör, Produktkonfigurator sowie CAD/Zeichnungen verfügbar.
