Elektrischer Antrieb EA series

linearvom Typ Gleitschiene

Beschreibung

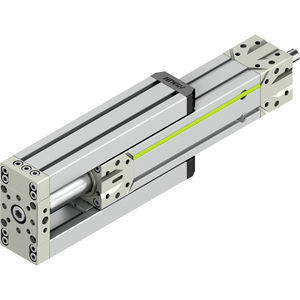

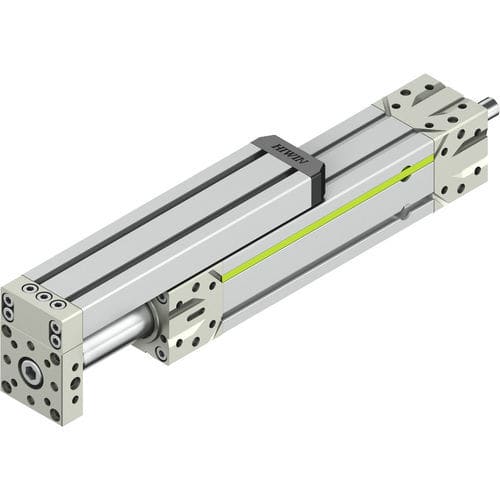

Ideal für Anwendungen mit variablen Belastungsrichtungen. Elektrozylinder mit einer Schlittenführung nehmen zusätzlich wirkende radiale Kräfte, die auf das Kolbenrohr wirken, zuverlässig auf. Die Führung ist am Endblock montiert und sorgt für präzise Führung sowie erhöhte Stabilität im Betrieb. Die Montage ist auch nachträglich möglich. Die Anordnung ist frei wählbar und lässt sich an die Einbausituation anpassen.

Produktübersicht (Auszug)
Typ | Baugröße [mm] | Steigung [mm] | Max. Hublänge [mm] | Max. Vorschubkraft dyn. [N] | v_max [m/s] | a_max [m/s²] | Wiederholgenauigkeit [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02

Wesentliche Merkmale

• Aufnahme radialer Kräfte durch integrierte Schlittenführung (Montage am Endblock)
• Präzise Führung und erhöhte Stabilität während des Betriebs
• Nachträgliche Montage möglich; flexible Anordnung an die Einbausituation
• Hublängen frei wählbar in Millimeterschritten
• Umfangreiches Zubehör und Individualisierung über Produktkonfigurator; CAD-Daten und technische Zeichnungen zum Download

Charakteristiken / Spezifikationen techn. (Zusammenfassung)

• Baugrößen: 40, 50, 60, 80 mm
• Steigungen: z. B. 5, 10, 16, 20, 25, 40 mm (modellabhängig)
• Max. Hublänge (in dieser Übersicht): 300 mm
• Max. Vorschubkraft dyn.: ca. 1700 N bis 11900 N (modellabhängig)
• Max. Geschwindigkeit v_max: ca. 0,2 m/s bis 1,6 m/s (modellabhängig)
• Max. Beschleunigung a_max: typ. 15–20 m/s² (modellabhängig)
• Wiederholgenauigkeit: ± 0,02 mm
