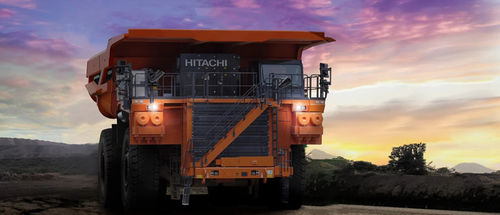

Starrer Muldenkipper EH4000AC-5

dieselbetriebenfür Bergbaufür den Bergbau

Überblick
Der EH4000AC-5 bietet hohe Transportkapazität durch die Kombination aus hoher Fahrgeschwindigkeit, großem Drehmoment und verstärkter struktureller Dauerhaftigkeit. Er ist ausgelegt, um Zykluszeiten zu verkürzen, die Flotteneffizienz zu verbessern und stabile Einsätze unter unterschiedlichen Baustellenbedingungen zu gewährleisten.

Wesentliche Modellmerkmale

• Nenn-Nutzlast: 242 Tonnen (267 tons)
• Bruttobetriebsgewicht: 422 Tonnen (465 tons)
• Motor-Nennleistung: Standard 1 864 kW (2 534 PS, 2 500 HP); Option 2 013 kW (2 738 PS, 2 700 HP)

Vorteil
Die Kombination aus hoher Fahrgeschwindigkeit, robustem Drehmoment und verstärkten Strukturkomponenten verkürzt unproduktive Zyklen und erhält die Produktivität unter anspruchsvollen Einsatzbedingungen.

Pass match

• Gut abgestimmt auf Hydraulikbagger wie den EX5600 und unterstützt effizientes Beladen mit Modellen wie EX3600 und EX8000.
• Die Konfiguration unterstützt effiziente Beladeleistungen über ein breites Einsatzspektrum.
• Ein effizienter Pass match reduziert unnötige Ladezyklen und sorgt für stabile Ladeleistung.

Spezifikation (detailliert)
Motor
Motormodell: Cummins QSKTA60-CE
Emissionszertifizierung: Kraftstoffverbrauch optimiert
Nennleistung(@1900 min-1 (rpm)) ISO 14396: 1 864 kW (2 534 PS, 2 500 HP)
Zylinderanzahl: 16
Bohrung × Hub: 159 × 190 mm
Hubraum: 60 L

Elektrischer Antrieb
Planetenübersetzung: 35.3 : 1
Max. Geschwindigkeit (kontinuierlich): 65 km/h (Continous 40 mph)

Reifen
Reifengröße: 50/80R57 (Standard)
Felgenbreite: 29 Zoll (STD) 32 Zoll (OPT)

Schüttgutvolumen
Struck (SAE): 147 ㎥ (192 cu. yd.)
Heaped 2: 187 ㎥ (245 cu. yd.) [Hinweis: Schüttvolumen und Nutzlast können je nach kundenspezifischer Materialdichte und Anwendung abweichen.]

Lenksystem
Lenkung: Lenksystem entspricht ISO5010
Wendekreis (ISO 7457): 27,4 m (90 ft)

Hydrauliksystem
Kippzeit der Mulde: 19,0 s
Senkwinkel Zeit (Float): 20,0 s

Bremssystem
Service-Bremsen: Hydraulisch angewandte Bremsen vorne und hinten sowie Elektrobremse.
Vorderachse: Ölgekühlte Mehrscheibenbremse
Hinterachse: Ölgekühlte Mehrscheibenbremse
Sekundärbremse: Entspricht ISO 3450 (SAE J1473)
Parkbremse: Federgeladene, hydraulisch gelöste Bremszangen.
Elektrische Bremse: Maximale dynamische Bremsleistung (Standard): 3 500 kW (4 759 PS, 4 694 HP)

Gewichte (ca.)
Fahrgestell mit Hub & Muldenbauteilen: 153 500 kg (338 409 lb.)
Mulde ohne Bauteile: 26 500 kg (58 422 lb.) [Hinweis: Muldenbauteile umfassen Kotflügel, Muldenpolster, Felsausstoßleisten, Schutzbleche, Befestigungen usw.]
Nettomaschinegewicht: 180 000 kg (396 832 lb) [Hinweis: Nettomaschinegewicht inklusive Fahrer, 100% Kraftstoff, Standardausrüstung.]
Nenn-Nutzlast: 242 Tonnen (267 tons) [Hinweis: Berechnet gemäß Hitachi Loading Policy; standortspezifische Anforderungen können die Nutzlast anpassen.]
Gewichtsverteilung (leer): Vorderachse 54% / Hinterachse 46%
Gewichtsverteilung (geladen): Vorderachse 35% / Hinterachse 65%

Fahrerhaus
HI-TEC ROPS FOPS Fahrerhaus: ROPS entspricht ISO3471 und SAE J1040-May 94, FOPS entspricht ISO3449.

Muldenaufbau (Material / Dicke)
Boden: 16 mm (0.63 in) hochfester 400 BHN verschleißfester Stahl
Front: 9 mm (0.35 in) hochfester 400 BHN verschleißfester Stahl
Seiten: 9 mm (0.35 in) hochfester 400 BHN verschleißfester Stahl
Verkleidung: 6 mm (0.24 in) hochfester 400 BHN verschleißfester Stahl
Ecken: 12 mm (0.47 in) hochfester 400 BHN verschleißfester Stahl

Servicekapazitäten
Kurbelgehäuse (inkl. Filter): 260 L (68.68472 gal.)
Kühlsystem Motor: 576 L (152.163072 gal.)
Kraftstofftank (Standard): 2 170 L (573.25 gal.)
Kraftstofftank (Optional): 4 172 L (1 102.13 gal.)
Hydrauliksystem: 1 000 L (264.17 gal.)
Bremserkühlungssystem: 550 L (145.29 gal.)
Planetengetriebe (L & R): 300 L (79.25 gal.)
Vorderräder (L & R): 42 L (11.10 gal.)
Waschbehälter: 5.3 L (1.40 gal.)
Hauptspeicher: 61 L (16.09 gal.)

Abmessungen
Gesamtlänge: 15 260 mm
Gesamtbreite: 8 560 mm
Gesamthöhe: 7 400 mm
Radstand: 6 040 mm
Spurweite (Vorderräder / Hinterräder WT): Vorderräder: 6 010 mm / Hinterräder WT: 4 960 mm
Fahrzeugbreite (Vorderräder / Hinterräder): Vorderräder: 7 340 mm / Hinterräder: 7 720 mm
Bodenfreiheit (Vorderachse / Hinterachse): Vorderachse: 1 060 mm / Hinterachse: 860 mm
Vorderer Überhang: 4 840 mm
Innenmaße Mulde (L / B): Länge: 9 180 mm / Breite: 7 560 mm
Oberkante Mulde Höhe: 6 790 mm
Mulden-Kipp-Höhe (max / min): Max: 14 620 mm / Min: 1 600 mm

Merkmale / Technische Daten

• Modell: EH4000AC-5
• Nenn-Nutzlast: 242 Tonnen (267 tons)
• Bruttobetriebsgewicht: 422 Tonnen (465 tons)
• Motor: Cummins QSKTA60-CE, Nennleistung 1 864 kW (Standard)
• Zylinderanzahl: 16
• Reifengröße (Standard): 50/80R57
• Radstand: 6 040 mm
• Gesamtabmessungen (L×B×H): 15 260 mm × 8 560 mm × 7 400 mm
• Maximale Dauerfahrtgeschwindigkeit: 65 km/h
• Muldenvolumen (heaped): 187 ㎥ (245 cu. yd.)
• Bremse: Ölgekühlte Mehrscheiben (vorne/hinten) + elektrische Bremse (max dyn. 3 500 kW)
• Fahrerhaus: HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• Nettomaschinegewicht: 180 000 kg
