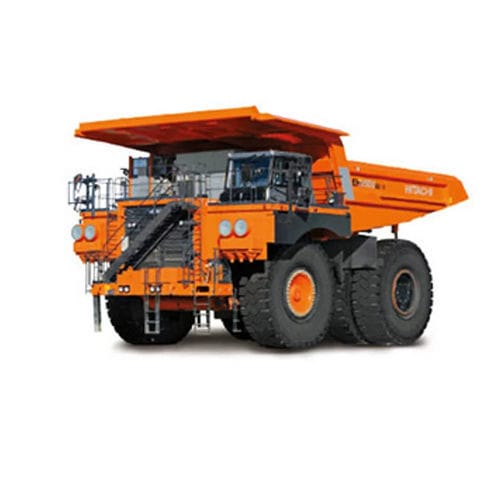

Starrer Muldenkipper EH3500AC-3

Dieselfür Bergbau

Übersicht
Das für den Einsatz mit den Großbaggern EX2600-7, EX3600-7 und EX5600-7 entwickelte EH3500AC-3 ist ein starrer Muldenkipper für schwere Bergbau- und Steinbruchanwendungen. Das Advanced Hitachi AC Drive System sorgt für ansprechende Beschleunigung, stabiles Bergauffahren und präzise Lenksteuerung bei hohen Lasten.

Das Pitch-Control-System reduziert Stöße und Aufschaukeln auf unebenem Gelände und beim Anhalten. Das Side-Skid-Control-System verringert die Gefahr des Abrutschens in Kurven, indem es das Drehmoment der Radmotoren zwischen links und rechts anpasst.

Durch die Verringerung des Reifenrutschens beim Beschleunigen und das Verhindern des Reifenblockierens beim Bremsen bietet der EH3500AC-3 konstante Kontrolle und reproduzierbare Transportzyklen, die die Betriebseffizienz unterstützen.

Einfache Bedienung
Die geräumige Kabine bietet zwei Vollsitzplätze und ein großes mehrsprachiges LCD, das wichtige Betriebsdaten und Warnungen anzeigt, u. a. Fahrgeschwindigkeit, Motordrehzahl und Ladeleistung. Der Normalbetrieb erfordert nur zwei Pedale (Gas und Bremse); Hebel und Schalter für Kipp- und Richtungssteuerung sind auf der Mittelkonsole in Reichweite des Bedieners angeordnet.

Hauptmerkmale

• Advanced Hitachi AC Drive System für gleichmäßige und kontrollierbare Leistungsabgabe.
• Pitch-Control-System zur Reduzierung von Aufschaukeln und zur Verbesserung der Stabilität auf unebenem Gelände.
• Side-Skid-Control-System zur Minimierung des Abrutschens in Kurven.
• Traktionsmanagementsysteme zur Reduzierung des Reifenrutschens bei Beschleunigung und des Blockierens beim Bremsen, was die Konsistenz der Transportzyklen verbessert.

Pass match

• Optimiert für das Laden mit Hydraulikbaggern wie dem EX3600 und unterstützt effizientes Laden mit den Modellen EX2600 und EX5600.
• Die Konfiguration ermöglicht konstante Ladeleistungen unter verschiedenen Einsatzbedingungen.
• Ein effizientes Pass-Matching reduziert unnötige Ladezyklen und trägt zur Stabilität der Ladeleistung bei.

Technische Tabellen (Auszug)
Motormodell: Cummins QSKTA50-CE (T2)
(Optional) Motormodell: MTU 12V4000 C21 (Nicht zertifiziert)

Reifengröße: Felgenbreite : 37.00R57 (Standard) 736,6 mm (29 in.)
Optional: 40.00R57 (optional) 736,6 mm (29 in.)

Abmessungen:
Gesamtlänge: 13 560 mm (44 ft. 6 in.)
Gesamtbreite: 9 130 mm (29 ft. 11 in.)

Spezifikationen

• Modellbezeichnung: EH3500AC-3
• Nenn-Nutzlast (kg): mit Standardausrüstung : 181 tonnes (200 tons)
• Gesamtbetriebsgewicht (kg): 322 000 kg (709,888 lb.)
• Nennleistung Motor (kW): Standard : Cummins QSKTA50-CE: 1 491 kW (2 027 PS, 2 000 HP) / Optional : MTU 12V4000 C21: 1 510 kW (2 053 PS, 2 025 HP)
• Max. Fahrgeschwindigkeit (Dauer): 56 km/h (35 mph)
• Reifengröße (Standard/Optional): 37.00R57 / 40.00R57 (Felgenbreite 736,6 mm / 29 in.)
• Gesamtlänge: 13 560 mm (44 ft. 6 in.)
• Gesamtbreite: 9 130 mm (29 ft. 11 in.)
