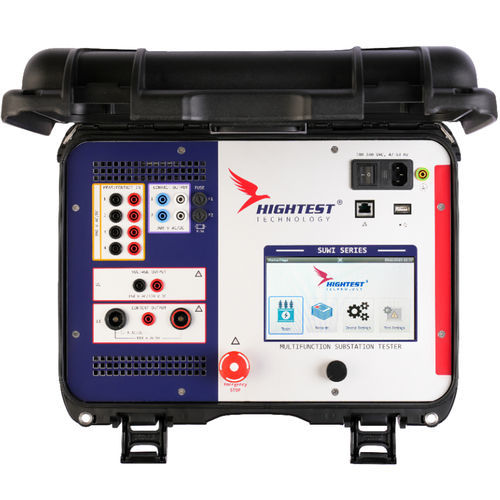

Multifunktionsmessgerät SUWI-120

WiderstandIndustriefür Transformatoren

Die Serie SUWI-120 ist ein vielseitiges Prüfgerät, das sorgfältig für die Bewertung der Leistung von Leistungs- und Steuergeräten in Umspannwerken entwickelt wurde. Es umfasst eine Reihe wichtiger Prüfungen, darunter die präzise Bewertung des Zeitverhaltens von Relais, die Bestimmung des Windungsverhältnisses eines Transformators, die Prüfung des Kontaktwiderstands und des Zeitverhaltens von Leistungsschaltern sowie die Untersuchung von MCBs, neben anderen wichtigen Funktionen. Dieses allumfassende Prüfgerät für Umspannwerke hat den Namen SUWI verdient, weil wir von seinen Fähigkeiten als Umspannwerk-Assistent überzeugt sind. ZEITMESSUNG VON RELAIS Das SUWI-Gerät kann automatisch Überstrom-, Überspannungs-, gerichtete Überstromrelais und Frequenzsteuerungsrelais prüfen. SUWI hat einen einstellbaren Ausgangsstrom bis zu 110A AC / 120A DC und eine einstellbare Ausgangsspannung bis 150V AC / 220V DC. Es verfügt über vier universelle Eingangsmodule. MESSUNG DES UMDREHUNGSVERHÄLTNISSES Unter Verwendung von Elementen der in der Norm ANSI/IEEE C57.12.90 spezifizierten Leistungstests führt das Gerät Transformatorübersetzungsmessungen mit einer Genauigkeit von 0,08 % über einen Übersetzungsbereich von 0,8 bis 10.000 durch. SUWI misst auch Phasenwinkel und Polarität und kann Prüfspannungen von 1V, 4V, 10V, 40V und 100V AC erzeugen, um die Messung des Windungsverhältnisses von Strom-, Spannungs- und Leistungstransformatoren zu erleichtern. MESSUNG DES DURCHGANGSWIDERSTANDES / NIEDRIGEN WIDERSTANDES SUWI hat einen einstellbaren Ausgangsgleichstrom bis zu 120 Ampere, der die Messung des Kontaktwiderstands eines Leistungsschalters, eines Shunts oder eines Trennschalters erleichtert. SUWI-120 kann Widerstände bis zu 5 Ω messen, mit einer Auflösung von 0,01μΩ.
