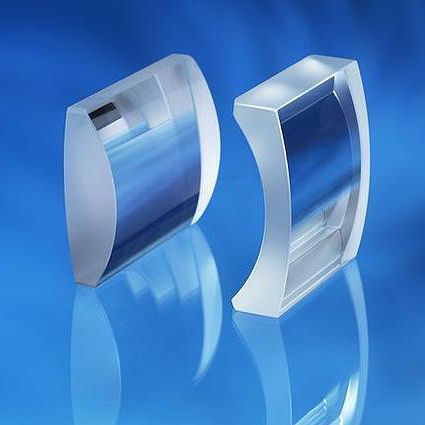

Zylindrische Linse

AchromatischPräzision

Radienbereich 2,5 mm – ∞ Länge Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm Bei Radius 5 mm – 10 mm: 5 mm – 100 mm Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm Breite 1 mm – 2 R bzw. 250 mm Toleranzen Radienabweichung: bis 1000 mm ± 1 %, ab 1000 mm ± 5 %, auf Wunsch bis ± 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie) Länge: ± 0,1 mm Breite: ± 0,1 mm Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius) Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ
