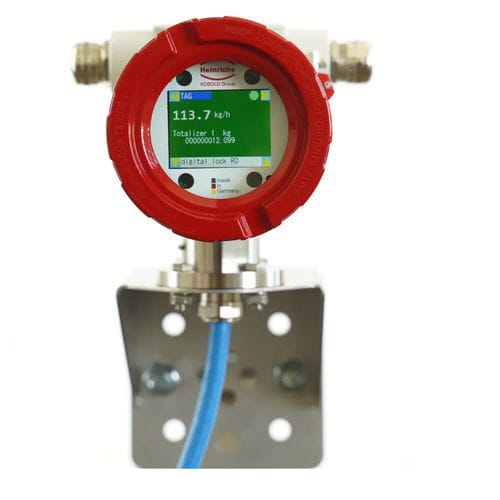

Coriolis-Durchflusstransmitter UMC5

Massenzur Prozessüberwachungmit integrierter Digitalanzeige

Kurzbeschreibung

• Farb-Multi-Parameter TFT-Display, Ausrichtung in 90°-Schritten digital einstellbar
• Bedienung ohne Öffnen des Gehäuses (ideal für Ex-Zonen)
• Moderner Coriolis-Messumformer mit Schnittstellen: HART®, Modbus & 4…20 mA
• Schnelle Signalverarbeitung für präzise Coriolis-Massemessung
• Modularer Aufbau für flexible Signalausgänge und einfache Erweiterung
• Robustes Ex d Gehäuse für anspruchsvolle Industrieanwendungen
• Intuitive Bedienung direkt am Gerät – ohne Öffnen des Gehäuses
• Integrierter Datenspeicher-Baustein (DSB) mit Aufnehmerkonstante, Ausführungsversion, Seriennummer und Geräteparametern
• Integrierte SD-Karte für Datenaufzeichnung und Diagnose

Beschreibung
Der UMC5 ist ein Messumformer, der speziell für Coriolis-Massedurchflussmesser entwickelt wurde und eine präzise sowie stabile Verarbeitung von Massefluss-, Dichte- und Temperaturwerten gewährleistet. Durch sein kompaktes und robustes Design eignet er sich für anspruchsvolle Industrieanwendungen. Für sicherheitskritische Bereiche ist der UMC5 in einer explosionsgeschützten Ausführung verfügbar, geeignet für Chemie, Öl & Gas und Wasserstofftechnologien.

Die integrierte Bedieneinheit ermöglicht die flexible Anpassung an individuelle Prozessanforderungen. Die werkseitige Grundkonfiguration, einschließlich Kalibrierung, erfolgt durch den Hersteller; zusätzliche Parameter können vom Anwender jederzeit eingestellt werden.

Der UMC5 verfügt über einen integrierten Datenspeicher (DSB), der wichtige Sensordaten (Aufnehmerkonstante, Geräteversion, Seriennummer und weitere Parameter) speichert, um einen schnellen Austausch und eine sichere, einfache Inbetriebnahme zu ermöglichen.

Kommunikation und Integration
Mit 4…20 mA, HART® und Modbus RTU lässt sich der UMC5 in bestehende Leitsysteme und Automatisierungslösungen integrieren. Integrierte Diagnosefunktionen und eine anwenderfreundliche Bedienoberfläche unterstützen die schnelle Inbetriebnahme und vereinfachen zustandsorientierte Wartung.

Besonderheiten
Bedienung von außen – ohne Öffnen des Gehäuses
Das Gerät lässt sich von außen bedienen, ohne das Gehäuse zu öffnen, was die Sicherheit bei Inbetriebnahme und Wartung erhöht – besonders in explosionsgefährdeten Bereichen. Die Anzeige ist in 90°-Schritten drehbar und bleibt so bei unterschiedlichen Montagepositionen gut ablesbar.

Farbiges Display für schnelle Statusanzeige
Das hochauflösende Farbdisplay bietet ausgezeichnete Lesbarkeit und sofortige Statuserkennung; im Fehlerfall wechselt der Hintergrund automatisch auf Rot für schnelle Reaktion.

Flexible Ausgangskonfiguration über universelles Slot-System
Der modulare Aufbau mit zwei frei belegbaren Slots ermöglicht Kombinationen aus analogen, binären und digitalen Schnittstellen für Nachrüstung und flexible Systemgestaltung.

Integrierte SD-Karte für Logging und Diagnose
Die integrierte SD-Karte speichert Betriebsdaten, Ereignisse und Diagnoselogbücher für Analyse, Wartung und Fehlerdiagnose.

Schnelle Signalverarbeitung mit flexibel einstellbaren Filtern
Der UMC5 verarbeitet Messsignale schnell und kann über wählbare Filterstufen an unterschiedliche Prozessanforderungen angepasst werden. Je nach Anwendung lässt sich eine schnelle Reaktion oder eine stärkere Glättung konfigurieren.

Verfügbare Filtereinstellungen

• 8 ms
• 28 ms
• 59 ms
• 120 ms
• 243 ms
• 484 ms

Beispielhafte T90-Reaktionszeiten

• 8 ms → ca. 0,11 s
• 28 ms → ca. 0,21 s
• 243 ms → ca. 0,56 s
• 484 ms → ca. 1,14 s

Technische Daten (Auszug)

• Typ: UMC5
• Geeignet für: Coriolis-Massedurchflussmesser (Verarbeitung von Massefluss, Dichte, Temperatur)
• Montagearten: Aufbau, Fernaufbau
• Spannungsversorgung: 19 … 36 V DC; 90 … 253 V AC
• Ausgangssignale: galvanisch getrennte Ausgänge; 2 frei belegbare Slots
• Optionen Slot 1: 1x Binär; 1x Binär + 1x Analog 4 … 20 mA (passiv) mit HART®; 1x Modbus (RTU, RS485) (nicht Ex-ia); 1x Binär + 1x Modbus (RTU, RS485) (nicht Ex-ia)
• Optionen Slot 2: 1x Binär; 1x Binär + 1x Analog 4 … 20 mA (passiv); 2x Binär
• Kommunikation: HART®; Modbus (RTU, RS485)
• Umgebungstemperatur: -20 … 60 °C
• Schutzart: IP68 (EN 60529)
• Zertifikate/Zulassungen (in Prüfung): ATEX / IECEx – II (1)2G Ex db [ia Ga] IIC T6 .. T3 Gb; II (1GD)2D Ex ia tb [ia Da] [ia IIC Ga] IIIC T80°C,T95°C Db
• CE-Kennzeichnung: ATEX-Richtlinie 2014/34/EU; EMV-Richtlinie 2014/30/EU; Niederspannungsrichtlinie 2014/35/EU
• Display: Farb-Multi-Parameter TFT, drehbar in 90°-Schritten; automatische Fehlerhintergrundanzeige
• Datenspeicherung & Diagnose: DSB integriert und SD-Karte für Betriebsdaten, Ereignisse und Diagnoselogbücher
• Designmerkmale: modulare Bauweise für einfache Wartung, robustes Ex d Gehäuse für Industrieanwendungen
