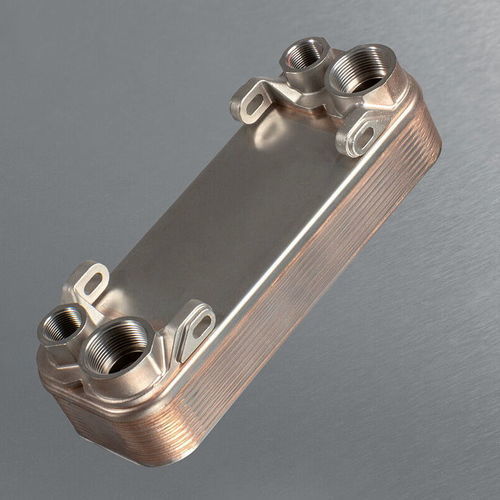

Gelöteter Plattenwärmetauscher DOC®

flüssig/flüssigkompaktfür Industrieanwendungen

HBE Ölkühler sind für hohe Wärmeabfuhr in Hydrauliksystemen ausgelegt. Das Sortiment umfasst Öl-Luft‑Wärmetauscher der Serien ACI/ACIP/ACM, die Öl-Wasserkühler Plattenwärmetauscher DOC®, die Öl-Wasserkühler Rohrbündelwärmetauscher EKM sowie die kompakte Einschraubkühler UKC-G und Pumpenträger mit integrierter Ölkühlung für die direkte Montage an Pumpen und Getrieben.

Die Öl-Wasserkühler Plattenwärmertauscher der Serie DOC® eigenen sich durch die kompakte Bauweise und den geringen Verschmutzungsgrad für nahezu alle Anwendungsfälle in der Industriehydraulik. Stabile Anschlussblöcke erlauben hohe Anzugsmomente für eine sichere Montage in Hydraulikkreisläufen und eine problemlose Befestigung in industriellen Hydraulikanlagen.

Das Plattenpaket verfügt über zwei Endplatten. Die Anschlüsse befinden sich an der vorderen Endplatte. Die
Prägung der Kanalplatten verbessert die Wärmeübertragungseffizienz und die mechanische Festigkeit.

Funktionsprinzip
Die Wärmeübertragungsfläche wird gebildet aus gewellten, dünnen, aufeinander liegenden und mit Kupferlot verlöteten Edelstahlplatten. Durch die Prägung werden zwischen den Platten Kanäle gebildet, die so miteinander verbunden
sind, dass die beiden Medien im Gegenstrom durch die Kanäle fließen.

Die Plattenränder und die Berührungspunkte der geprägten Platten sind so miteinander verlötet, dass ein Austreten der Medien aus dem Gerät sicher verhindert wird und die notwendige Beständigkeit gegen die auftretende Druckbelastung im Betrieb gegeben ist.

Technische Daten

• Hohe Betriebsdrücke
• Hohe Betriebstemperaturen
• Kompakte, auf den Wärmetauscher gelötete Anschlussblöcke
• Kühlleistungen von 5 bis 360 kW
• Robustes Design durch gelötete Kontaktpunkte der Platten
• Festigkeit gegen hohe Betriebsdrücke
• 16-32 bar
• Dichtungsfreie Bauweise erlaubt
• Betriebstemperaturen bis 225°C
• Die stabilen Anschlußblöcke erlauben ein hohes Anzugsmoment bei der Montage
