Ölkühler EKM

Wasserfür Industrieanwendungenrohrförmig

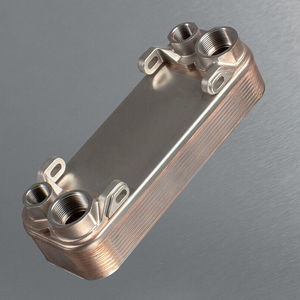

HBE Ölkühler sind für hohe Wärmeabfuhr in Hydrauliksystemen ausgelegt. Das Sortiment umfasst Öl-Luft‑Wärmetauscher der Serien ACI/ACIP/ACM, die Öl-Wasserkühler Plattenwärmetauscher DOC®, die Öl-Wasserkühler Rohrbündelwärmetauscher EKM sowie die kompakte Einschraubkühler UKC-G und Pumpenträger mit integrierter Ölkühlung für die direkte Montage an Pumpen und Getrieben.

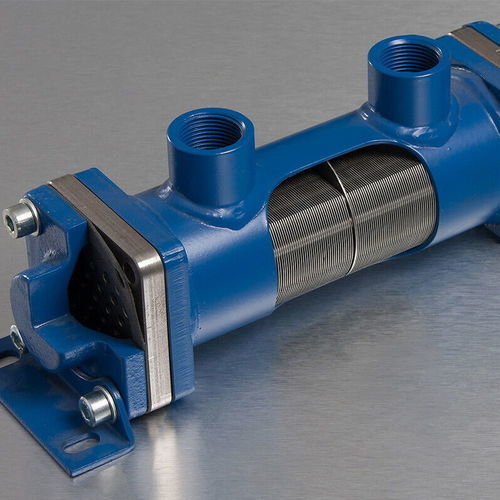

Die Öl-Wasserkühler Rohrbündelwärmetauscher der Serie EKM decken einen großen Leistungsbereich für industrielle Anwendungen ab. Wärmeanfuhren von bis zu 1.000 kW und Öl-Durchflussmengen von bis zu 1.200 Litern pro Minute sind je nach Ausführung realisierbar.

Technische Daten

• Kompakte Bauformen für kleine Tanks oder Getriebe
• Weiterentwicklung eines Rohrbündel Wärmetauschers
• Aluminiumrippen und Kupfernickelrohre (Standard) sorgen für maximalen Wärmeaustausch
• Große Ölanschlüsse für minimalen Strömungswiderstand
• Wärmeabfuhr bis 1.000 kW
• Öl-Durchflussmengen bis zu 1.200 l/min
• Abnehmbare Endkappen für einfache Reinigung der Rohre
• Flansche ermöglichen Drehung des Wärmetauschers um 90°
• Mit internem Umgehungsrückschlagventil (patentiert) erhältlich
• Max. Druck: Öl 35 bar
• Max. Druck: Wasser 16 bar
• Zusätzliche Kühlfläche durch Aluminiumlamellen für eine Wärmeleistung bis 1.000 kW
• Kühlfläche von 0,43 m² bis 56 m²
• Aus 43 Grundeinheiten zusammengesetzt
• Unterteilt in eine Einfach-, Zweifach- und Vierfachausführung
