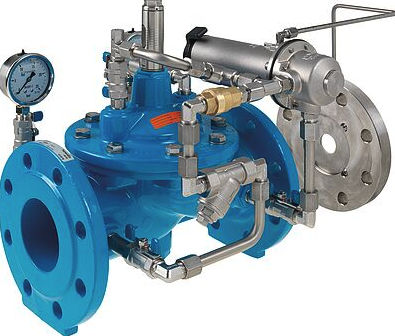

Membranventil 1300 series
hydraulisch gesteuertDurchsatzkontrollefür Wasser

Membranventil
Membranventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Membran
Betätigung
hydraulisch gesteuert
Funktion
Durchsatzkontrolle
Medium
für Wasser
Korpus
Flansch
Temperatur

40 °C (104 °F)

Druck

10 bar, 16 bar, 25 bar (145 psi)

DN

Max: 300 mm (11,811 in)

Min: 50 mm (1,969 in)

Beschreibung

Dieses Ventil steuert mit Hilfe von Schwimmkörper und Steuerventil den Zufluss in ein Becken. Die Steuerung erfolgt hydraulisch / mechanisch. Die Schliessgeschwindigkeit kann durch das Drosselrückschlagventil reguliert werden. Druckstösse werden so verhindert. Einsatz: Niveauregulierung in Reservoirs, Druckbrecherschächten, Ausgleichsbecken etc. Varianten: Elektrisch gesteuert, mit Rückflussverhinderung, mit Schwimmersteuerung und Kombinationen davon Technische Merkmale Das Hauptventil ist ein hydraulisch arbeitendes Membranventil. die Arbeitsenergie ist das Eigenmedium. Die meisten Ventiltypen arbeiten rein hydraulisch ohne jegliche Fremdenergie. Anwendung Anwendung im Trinkwasserbereich (andere Medien auf Anfrage) Niveaukontrolle im Reservoir oder Druckbrecherschacht Niveaukontrolle in Ausgleichsbecken Funktionsweise Das Auf-/Zu-Ventil mit Schwimmersteuerung regelt mechanisch/hydraulisch mittels Schwimmer-Steuerventil und Schwimmkörper den Wasserzufluss in einem Reservoir. Um Druckstösse zu vermeiden ist die Schliessgeschwindigkeit über ein Drosselrückschlagventil einstellbar. Bei Eingangsdrücken unter 1.5 bar und über 4 bar ist Rücksprache mit dem Hersteller zu halten. Produkthinweis Für die Dimensionierung des Ventils bitten wir um folgende Angaben: Maximaler und minimaler Eingangsdruck (statische und dynamische Druckverhältnisse) Vorhandener Gegendruck des Reservoirs Gewünschte Durchflussmenge Vorhandene Leitungsdurchmesser und Leitungslängen Bauart des Ventils (gerade oder Winkel-Ausführung)
