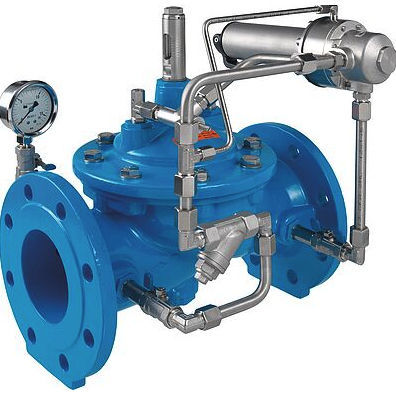

Druckbegrenzungsventil für Wasser 1400 series
hydraulisch gesteuertStandardFlansch

Druckbegrenzungsventil für Wasser
Druckbegrenzungsventil für Wasser
Druckbegrenzungsventil für Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Medium
für Wasser
Weitere Eigenschaften
Membran, hydraulisch gesteuert, Flansch, Standard
Eichdruck

Min: 2 bar
(29 psi)

Max: 16 bar
(232,1 psi)

DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Beschreibung

Das Hauptventil ist ein hydraulisch arbeitendes Membranventil. Die Arbeitsenergie ist das Eigenmedium. Die meisten Ventiltypen arbeiten rein hydraulisch ohne jegliche Fremdenergie. Anwendung Anwendung im Trinkwasserbereich (andere Medien auf Anfrage) Halten des Netzdruckes in einer Versorgung Schützen des Netzes durch Ablassen von Überdruck Funktionsweise Das Druckablassventil hält den eingestellten Eingangsdruck (p1) konstant. Jeglicher übermässige Netzdruck wird durch rasches Öffnen des Ventils entlastet. Der Schliessvorgang ist langsam, um Druckstösse zu vermeiden. Schwankender Durchfluss hat keine Auswirkungen auf den vom Steuerventil geregelten Haltedruck. Der Über- oder Haltedruck ist im Bereich von 2 bis 16 bar (Standardausführung) einstellbar. Produkthinweis Für die Dimensionierung des Ventils bitten wir um folgende Angaben: Maximaler und minimaler Eingangsdruck (statische und dynamische Druckverhältnisse) Gewünschter Haltedruck oder Ablassdruck Maximale und minimale Durchflussmengen Vorhandene Leitungsdurchmesser und Leitungslängen Bauart des Ventils (gerade oder Winkel-Ausführung) Berechnungsgrundlagen, Angaben zu Druckverlusten und Ventilkennwerte siehe am Ende des Kapitels E.
