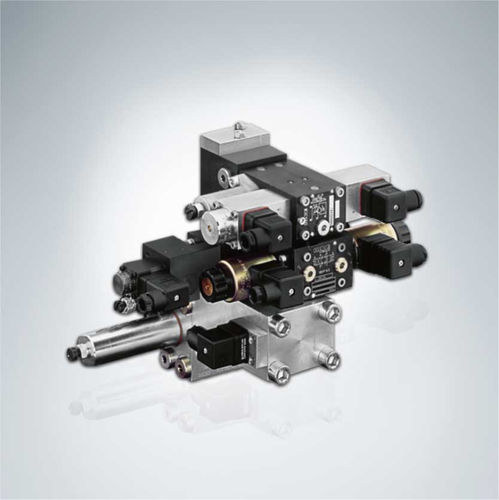

Hydraulik-Wegeventil / Schieber BA
elektro-hydraulischkompaktDruckminderung

Hydraulik-Wegeventil / Schieber
Hydraulik-Wegeventil / Schieber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schieber
Steuerung
elektro-hydraulisch
Weitere Eigenschaften
kompakt, Druckminderung
Druck

320 bar, 400 bar, 500 bar
(4.641 psi, 5.802 psi, 7.252 psi)

Durchsatz

30 l/min, 50 l/min, 100 l/min
(8 us gal/min, 13 us gal/min, 26 us gal/min)

Beschreibung

Ein Ventilverband kombiniert verschiedene Ventile, um unabhängige Verbraucher anzusteuern. Der Wegeventilverband Typ BA setzt sich aus mehreren Ventilsegmenten zusammen, die auf Unterplatten aufgebaut sind. Mit ihnen können kompakte hydraulische Steuerblöcke flexibel zusammengestellt werden. Der Ventilverband Typ BA kann direkt auf Hydraulikaggregate aufgeflanscht werden. Die Zwischenplatten Typ NZP ermöglichen Zusatzfunktionen und enthalten z.B. Druckregelventile, Schockventile, Lasthalteventile etc. Eine Zwischenplatte kann zwischen der Unterplatte und dem Ventil eingefügt werden. Der Ventilverband Typ BA kann direkt auf Kompaktaggregate aufgeflanscht werden. Eigenschaften und Vorteile: Unterplatten zur flexiblen Kombination von Wegeventilen mit NG6 Normanschlussbild Ventilverband direkt an den Anschlussblock eines Hydraulikaggregats anflanschen. Kann auch als getrennt angeordneter Ventilverband für Rohrleitungsanschluss genutzt werden. Druckspeicher direkt anbaubar Anwendungsbereiche: Spannsysteme an Werkzeugmaschinen und Vorrichtungen Prozesssteuerung an umformenden Werkzeugmaschinen
