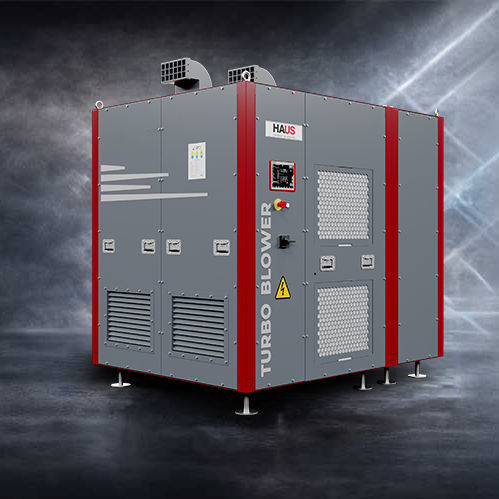

Luft-Turbogebläse ILP081

ImpellerZentrifugalzur Abwasseraufbereitung

Übersicht
Das Turbogebläse mit Magnetlager verwendet aktive Magnetlager (radial und axial), die von einem elektronischen Controller gesteuert werden, der Leistung verteilt, Felddaten erfasst und geometrische Einstellungen speichert. Hilfslager bieten eine sichere Ruheposition bei Ausfall.
Das elektromagnetische Feld hält die Welle und das Laufrad berührungslos und ermöglicht eine reibungsfreie Rotation bei minimalem mechanischem Verschleiß.
Die präzise Wellenposition reduziert den Luftspalt zwischen Laufrad und Gehäuse, verringert Druckverluste und erhöht die Effizienz des Kompressors.
Der Energiebedarf des Positioniersystems liegt typischerweise unter 400 W, wodurch Magnetlager energetisch konkurrenzfähig gegenüber konventionellen Systemen sind.
Der Controller speichert die Geometrie und stellt die korrekte Rotorposition bei jedem Start wieder her. Das berührungslose Design ermöglicht wartungsfreien Betrieb und unbegrenzte Start/Stopp-Zyklen.
Elektronische Dämpfung kann eingesetzt werden, um Rotationsschwingungen zu reduzieren und ein sanftes Durchfahren kritischer Drehzahlen zu ermöglichen. Die Tragfähigkeit ist unabhängig von der Drehzahl.
Der Wegfall mechanischer Antriebe, Dichtungen und Getriebe führt zu einem vollständig berührungslosen und ölfreien System.
HAUS Turbo Blower Systeme werden häufig in Belüftungsbecken von Kläranlagen und in Industrieprozessen eingesetzt, die Zuverlässigkeit, Energieeffizienz und geringe Geräuschentwicklung erfordern.
Magnetlagergebläse ermöglichen bis zu 40 % Energieeinsparung gegenüber konventionellen Gebläseanlagen durch Optimierung von Volumenstrom und Leistung entsprechend dem Sauerstoffbedarf des Prozesses.

Technische Merkmale und Vorteile

• Breiter Kapazitätsbereich über mehrere Modelle
• Niedrige Geräuschentwicklung
• Fortschrittliche Steuerungssysteme zur Optimierung
• Fernüberwachung und Integration in die Automatisierung

Konstruktion & Betriebsnutzen

• Berührungsloses, ölfreies Design — keine Antriebe, Dichtungen oder Getriebe erforderlich
• Geringer Wartungsaufwand und reduzierte Betriebskosten
• Kompakte Bauweise für flexible Installation in beengten Räumen
• Verbesserte Energieeffizienz mit schneller Amortisation der Investition

Produktmodelle und technische Daten
ILP081 / ELP081
ABMESSUNGEN (L*B, H): 2240x1680, H2200 mm
GEWICHT: 2100 kg
MAX AUSGANGSDRUCK: 800 mbar
WELLENANTRIEBSLEISTUNG: 170 kW
MAX PACKAGE LEISTUNG: 200 kW
MIN DURCHFLUSS: 3.000 m³/h
MAX DURCHFLUSS: 9.000 m³/h

ILP083 / ELP083
ABMESSUNGEN (L*B, H): 1530x1680, H2200 mm
GEWICHT: 1800 kg
MAX AUSGANGSDRUCK: 800 mbar
WELLENANTRIEBSLEISTUNG: 200 kW
MAX PACKAGE LEISTUNG: 200 kW
MIN DURCHFLUSS: 3.000 m³/h
MAX DURCHFLUSS: 9.500 m³/h

ILP085 / ELP085
ABMESSUNGEN (L*B, H): 2480x1680, H2200 mm
GEWICHT: 2600 kg
MAX AUSGANGSDRUCK: 800 mbar
WELLENANTRIEBSLEISTUNG: 250 kW
MAX PACKAGE LEISTUNG: 300 kW
MIN DURCHFLUSS: 4.800 m³/h
MAX DURCHFLUSS: 13.500 m³/h

ILP087 / ELP087
ABMESSUNGEN (L*B, H): 2480x1680, H2200 mm
GEWICHT: 3000 kg
MAX AUSGANGSDRUCK: 800 mbar
WELLENANTRIEBSLEISTUNG: 350 kW
MAX PACKAGE LEISTUNG: 400 kW
MIN DURCHFLUSS: 5.750 m³/h
MAX DURCHFLUSS: 17.300 m³/h

IMP125 / EMP125 (M Series)
ABMESSUNGEN (L*B, H): 2480x1680, H2200 mm
GEWICHT: 2600 kg
MAX AUSGANGSDRUCK: 1200 mbar
WELLENANTRIEBSLEISTUNG: 250 kW
MAX PACKAGE LEISTUNG: 300 kW
MIN DURCHFLUSS: 4.200 m³/h
MAX DURCHFLUSS: 12.000 m³/h

IMP123 / EMP123 (M Series)
ABMESSUNGEN (L*B, H): 1530x1680, H2200 mm
GEWICHT: 1800 kg
MAX AUSGANGSDRUCK: 1200 mbar
WELLENANTRIEBSLEISTUNG: 200 kW
MAX PACKAGE LEISTUNG: 220 kW
MIN DURCHFLUSS: 2.800 m³/h
MAX DURCHFLUSS: 8.500 m³/h

IMP121 / EMP121 (M Series)
ABMESSUNGEN (L*B, H): 2240x1680, H2200 mm
GEWICHT: 2100 kg
MAX AUSGANGSDRUCK: 1200 mbar
WELLENANTRIEBSLEISTUNG: 170 kW
MAX PACKAGE LEISTUNG: 200 kW
MIN DURCHFLUSS: 2.800 m³/h
MAX DURCHFLUSS: 8.000 m³/h

IHP167 / EHP167 (H Series)
ABMESSUNGEN (L*B, H): 2480x1680, H2200 mm
GEWICHT: 3050 kg
MAX AUSGANGSDRUCK: 1600 mbar
WELLENANTRIEBSLEISTUNG: 350 kW
MAX PACKAGE LEISTUNG: 400 kW
MIN DURCHFLUSS: 3.000 m³/h
MAX DURCHFLUSS: 9.000 m³/h

Technische Zusammenfassung

• Magnetlager-Positionierungsenergie < 400 W (typisch)
• Berührungsloses, ölfreies Design — wartungsfreier Betrieb und unbegrenzte Start/Stopp-Zyklen
• Verfügbare Druckklassen: L Serie bis 800 mbar; M Serie bis 1200 mbar; H Serie bis 1600 mbar
• Wellenantriebsleistungsbereich: 170 kW bis 350 kW (modellabhängig)
• Package-Leistung bis zu 400 kW bei High-End-Modellen
• Durchflussbereiche: ~2.800 m³/h bis ~17.300 m³/h je nach Modell
• Hilfslager für sichere Ruheposition bei Ausfall (z. B. Drehrichtungsumkehr)
• Controller speichert geometrische Daten und ermöglicht sofortige Wiederherstellung der Position beim Start
• Elektronische Schwingungsdämpfung für sanften Durchlauf kritischer Drehzahlen
• Entwickelt für niedrigen Geräuschpegel, Fernüberwachung, Automatisierungsintegration und Energieoptimierung (bis zu 40 % Einsparung vs. konventionelle Systeme)
