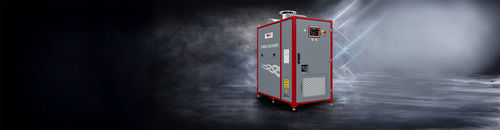

Luft-Turbogebläse Air Foil Bearing Turbo Blower

ZentrifugalImpellerProzess

Übersicht
Ölfreie, kontaktlose Turbogebläse-Baureihe für Belüftung und industrielle Prozesse. HAUS Air-foil-Lager-Turbogebläse verbinden schnelllaufende Zentrifugentechnologie mit Luftfilm-Lagern und liefern eine effiziente, wartungsarme Luftversorgung über einen weiten Leistungsbereich.

Funktionsprinzip
Luftfilm-Lager tragen den Rotor auf einem dünnen Luftfilm, der durch die Rotation erzeugt wird, wodurch Schmierung und mechanischer Kontakt entfallen. Das HAUS-Design verwendet einen Hochgeschwindigkeitsmotor zur direkten Antrieb der Laufräder; aerodynamische Kräfte erzeugen eine selbstbalancierende Lagerung auf dem Luftfilm, reduzieren Reibung und Verschleiß und verlängern die Wartungsintervalle.

Leistung und Regelung
Der direkt angetriebene Elektromotor beschleunigt das Laufrad auf hohe Drehzahlen, saugt Luft am Einlass an und wandelt kinetische Energie im Diffusor in Druck um. Das System erzielt hohe Effizienz und geringen Energieverbrauch. Ein integrierter Frequenzumrichter (VFD) ermöglicht schnelle Anpassung an schwankende Durchfluss- und Druckanforderungen und unterstützt Energieoptimierung sowie stabile Versorgung bei variierenden Lasten (z. B. Belebungsbelüftung in Kläranlagen). Erweiterte Regeloptionen erlauben prozessgerechte Durchfluss- und Energiesteuerung.

Vorteile

• Ölfreier, kontaktloser Betrieb (kein Schmiersystem erforderlich)
• Reduzierte mechanische Reibung und Verschleiß, längere Lebensdauer
• Niedrigere Wartungs- und Betriebskosten
• Kompakte Bauweise für flexible Installation
• Niedrige Geräusch- und Vibrationswerte
• Fernüberwachung und Automatisierungsintegration
• Hohe Energieeffizienz mit bis zu 40% Energieeinsparung (wie angegeben)

Technische Merkmale und Vorteile

• Bis zu 40% Energieeinsparung
• Ölfreies, wartungsarmes Lagersystem
• Niedrige Geräusch- und Vibrationswerte
• Kompaktes, platzsparendes Design
• Fernüberwachung und Automatisierungsintegration

Anwendungen
Weit verbreitet insbesondere in Belebungsbecken von Kläranlagen und in vielen industriellen Prozessen, die Belüftung erfordern. Geeignet für Anlagen, die Betriebskosten senken und Nachhaltigkeitsziele erreichen möchten.

Produktmodelle — Technische Daten

ALP022
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1350, H1670 mm
GEWICHT: 250 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 22 kW
MAXIMALE PAKETLEISTUNG: 24 kW
MINIMALE DURCHFLUSSLEISTUNG: 550 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 1.250 m³/sa

ALP135
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 950x1630, H1900 mm
GEWICHT: 950 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 135 kW
MAXIMALE PAKETLEISTUNG: 150 kW
MINIMALE DURCHFLUSSLEISTUNG: 3.300 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 7.150 m³/sa

ALP115
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 950x1630, H1900 mm
GEWICHT: 900 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 115 kW
MAXIMALE PAKETLEISTUNG: 125 kW
MINIMALE DURCHFLUSSLEISTUNG: 2.900 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 6.000 m³/sa

ALP095
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 950x1630, H1900 mm
GEWICHT: 850 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 95 kW
MAXIMALE PAKETLEISTUNG: 105 kW
MINIMALE DURCHFLUSSLEISTUNG: 2.850 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 4.950 m³/sa

ALP075
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1500, H1745 mm
GEWICHT: 635 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 75 kW
MAXIMALE PAKETLEISTUNG: 85 kW
MINIMALE DURCHFLUSSLEISTUNG: 1.650 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 3.100 m³/sa

ALP055
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1500, H1745 mm
GEWICHT: 570 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 55 kW
MAXIMALE PAKETLEISTUNG: 60 kW
MINIMALE DURCHFLUSSLEISTUNG: 1.250 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 2.700 m³/sa

ALP045
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1500, H1745 mm
GEWICHT: 500 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 45 kW
MAXIMALE PAKETLEISTUNG: 50 kW
MINIMALE DURCHFLUSSLEISTUNG: 1.150 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 2.550 m³/sa

ALP037
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1350, H1670 mm
GEWICHT: 300 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 37 kW
MAXIMALE PAKETLEISTUNG: 42 kW
MINIMALE DURCHFLUSSLEISTUNG: 800 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 1.950 m³/sa

ALP029
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1350, H1670 mm
GEWICHT: 270 kg
MAXIMALE AUSTREIBDRUCK: 800 mbar
MOTORWELLENLEISTUNG: 29 kW
MAXIMALE PAKETLEISTUNG: 32 kW
MINIMALE DURCHFLUSSLEISTUNG: 725 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 1.700 m³/sa

M-Serie (Mitteldruck)
AMP022
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1350, H1670 mm
GEWICHT: 250 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 22 kW
MAXIMALE PAKETLEISTUNG: 24 kW
MINIMALE DURCHFLUSSLEISTUNG: 500 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 1.100 m³/sa

AMP135
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 950x1630, H1900 mm
GEWICHT: 950 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 135 kW
MAXIMALE PAKETLEISTUNG: 150 kW
MINIMALE DURCHFLUSSLEISTUNG: 3.000 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 6.250 m³/sa

AMP095
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 950x1630, H1900 mm
GEWICHT: 850 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 95 kW
MAXIMALE PAKETLEISTUNG: 105 kW
MINIMALE DURCHFLUSSLEISTUNG: 2.400 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 4.500 m³/sa

AMP115
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 950x1630, H1900 mm
GEWICHT: 900 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 115 kW
MAXIMALE PAKETLEISTUNG: 125 kW
MINIMALE DURCHFLUSSLEISTUNG: 2.600 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 5.250 m³/sa

AMP075
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1500, H1745 mm
GEWICHT: 635 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 75 kW
MAXIMALE PAKETLEISTUNG: 85 kW
MINIMALE DURCHFLUSSLEISTUNG: 1.300 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 2.800 m³/sa

AMP055
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1500, H1745 mm
GEWICHT: 570 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 55 kW
MAXIMALE PAKETLEISTUNG: 60 kW
MINIMALE DURCHFLUSSLEISTUNG: 1.100 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 2.250 m³/sa

AMP045
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1500, H1745 mm
GEWICHT: 500 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 45 kW
MAXIMALE PAKETLEISTUNG: 50 kW
MINIMALE DURCHFLUSSLEISTUNG: 1.000 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 2.250 m³/sa

AMP037
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1350, H1670 mm
GEWICHT: 300 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 37 kW
MAXIMALE PAKETLEISTUNG: 42 kW
MINIMALE DURCHFLUSSLEISTUNG: 700 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 1.700 m³/sa

AMP029
TECHNISCHE DATEN
ABMESSUNGEN (Länge * Breite, Höhe): 850x1350, H1670 mm
GEWICHT: 270 kg
MAXIMALE AUSTREIBDRUCK: 1200 mbar
MOTORWELLENLEISTUNG: 29 kW
MAXIMALE PAKETLEISTUNG: 32 kW
MINIMALE DURCHFLUSSLEISTUNG: 650 m³/sa
MAXIMALE DURCHFLUSSLEISTUNG: 1.500 m³/sa

Hinweis
*Spezifikationen können ohne Vorankündigung geändert werden. Die oben genannten Merkmale/Spezifikationen stammen aus der Produktseite und den Modelltabellen.
