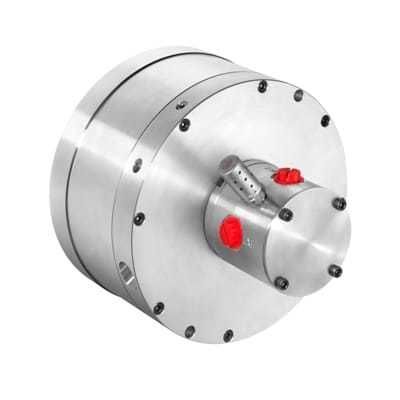

Pneumatikzylinder ARC

Drehmit MehrfachkolbenDoppelkolben

Übersicht
Der rotierende Pneumatikzylinder ARC ist ein anpassbarer Drehaktuator, basierend auf der Logansport‑Konstruktion und geliefert von Forkardt Hardinge. Er ist für rotierendes Spannen in Bearbeitungs- und Montageanwendungen konzipiert und kann kundenspezifisch angepasst oder vollständig neu konstruiert werden.

Verkaufsargumente

• Kundenspezifischer rotierender Pneumatikzylinder für Standard- und Spezialspannaufgaben
• Anpassbar an Kundenanforderungen oder als komplett maßgeschneiderte Lösung erhältlich

Vorteile

• Einfacher Einlass, als feststehend oder hin‑ und hergehend konfigurierbar
• Konstanter Luftstrom für stabile Betriebsbedingungen
• Bis zu 7000 U/min für Hochgeschwindigkeitsanwendungen
• Standardmäßig integrierte Überbrückung hält den Zylinder unter Druck und sichert Spannkraft bei Stromausfall
• Viton‑Dichtungen halten Druckluft oder Hydraulikflüssigkeit zurück und ermöglichen interne Bewegungen
• Flexible Kolbenanordnungen: Einzelkolben, Tandem (zwei Kolben in einem Gehäuse), Durchgangsbohrung (offene Mitte) oder Duplex (zwei unterschiedlich große Kolben in getrennten, unabhängig ansteuerbaren Gehäusen)

Technische Merkmale

• Schnell wirkend – erhöht den Volumenstrom durch den Zylinder und reduziert die Hubzykluszeit; Zyklen unter einer Sekunde sind bei 2 in Hub möglich
• Variable Druckfunktion (Hi‑Lo) – Pilotanschluss am Einlass ermöglicht Druckänderungen während des Schneidzyklus, reduziert Bauteilverformung und verbessert Rundheitskontrolle

Anwendungen

• Geeignet für horizontale, vertikale oder invertierte Einsatzfälle in rotierenden Spannanwendungen in Produktionsumgebungen

Technische Daten

• Marke: Forkardt Hardinge (basierend auf Logansport‑Konstruktion)
• Modell: ARC
• Maximale Drehzahl: bis zu 7000 U/min
• Dichtungstyp: Viton‑Dichtungen
• Druckhaltung: integrierte Überbrückung erhält die Pressurisierung und Spannkraft bei Stromausfall
• Kolbenkonfigurationen: Einzel, Tandem, Durchgangsbohrung, Duplex (unabhängige Kolben)
• Schnellzyklusfähigkeit: Zyklen < 1 s möglich bei 2 in Hub (anwendungsabhängig)
• Variable Hi‑Lo Spannfunktion mit Pilotanschluss für On‑the‑fly Druckanpassungen
• Typischer Einsatz: Austausch, Reparatur oder Neuentwicklung kundenspezifischer Rotationszylinder
