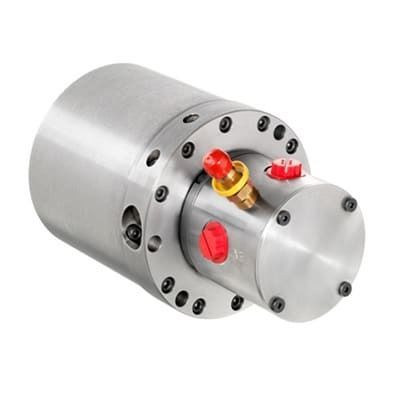

Hydraulikzylinder HRC

Drehmit QuerverstrebungKolben

Produktübersicht
Der rotierende Hydraulikzylinder HRC basiert auf der Logansport-Konstruktion und ist für Standardanwendungen im Spann‑ und Spindel-/Futter‑Aufbau konzipiert. Einheiten können an spezifische Anwendungen angepasst oder auf Anfrage vollständig kundenspezifisch ausgelegt werden. Der Zylinder ist in mehreren Kolbenanordnungen erhältlich und bietet optionale Anschlüsse/Funktionen zur Integration von Kühlmittel, Luft oder Erfassungssystemen.

Vorteile

• Einfache Einlasskonstruktion, konfigurierbar als feststehend oder hin‑ und hergehend
• Konstanter hydraulischer Durchfluss
• Maximaler Betriebsdruck: 80 Bar
• Drehzahlfähigkeit bis zu 8000 U/min
• Standardmäßige Überbrückung hält Druck und Spannkraft des Futters bei Stromausfall aufrecht
• Viton-Dichtungen halten Hydraulikfluid oder Druckluft zurück und ermöglichen Bewegung sowie Unterstützung interner Bauteile
• Kolbenkonfigurationen: Single, Tandem, Durchgangsbohrung (Open Center), Duplex

Technische Merkmale

• Dritter Anschluss – optionaler zusätzlicher Anschluss in der Einlassbaugruppe für Kühlmittel‑ oder Luftzufuhr durch die Kolbenstange
• Schnellwirkend – Optionen für erhöhten Volumenstrom reduzieren die Hubzykluszeit; Zyklen unter einer Sekunde sind bei 2" Hub möglich
• Drehbare hohlrohrige Auslöse‑/Anlenkstange – optionales Feature, das Luft, Kühlmittel oder Öl durch den Zylinder leitet, wenn es mit einer Drehdurchführung kombiniert wird; die Stange kann für Näherungshubmesssysteme gekoppelt werden
• Variable Druckfunktion – Hi‑Lo Pilotanschluss ermöglicht Echtzeit‑Änderungen der Spannkraft während des Schneidzyklus zur Reduzierung von Werkstückverformungen und zur Verbesserung der Rundheitskontrolle

Anwendungen

• Geeignet für horizontale, vertikale oder invertierte Spann‑ und Spindel/Futter‑Anordnungen

Technische Daten

• Konstruktionsherkunft: rotierender Hydraulikzylinder auf Basis der Logansport-Konstruktion
• Maximaler Betriebsdruck: 80 Bar
• Maximale Drehzahl: bis zu 8000 U/min
• Dichtungstyp: Viton
• Kolbenkonfigurationen: Single, Tandem, Durchgangsbohrung (Open Center), Duplex
• Optionaler dritter Anschluss für Kühlmittel/Luft durch die Kolbenstange
• Optionale drehbare hohlrohrige Auslöse‑/Anlenkstange für Medienpassage in Kombination mit Drehdurchführung
• Schnellwirkende Ausführung verfügbar für hohe Durchflussraten / kurze Hubzyklen (unter 1 s bei 2" Hub)
• Variable Druckfunktion (Hi‑Lo) für Anpassungen der Spannkraft während des Betriebs
