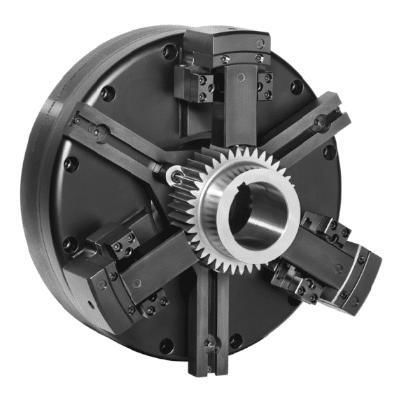

Werkstückspannfutter für Drehen PLD

für Schleifarbeitenmit NiederzugeffektSchnellwechsel

Produktübersicht
Das Pitch Line (PLD) Membranfutter ist ein hochpräzises, universell einsetzbares Membranfutter, das in erster Linie für Zahnradfamilien entwickelt wurde. Es ist für Hartdrehen und Schleifen ausgelegt, wo Wiederholgenauigkeit, Austauschbarkeit und Rundheit entscheidend sind. Das Design basiert auf einem einfachen Schnellwechsel-System: ein Feststift positioniert sich an der Masterbacke des Membrans und vergrößert den Abstand zum Teilkreisdurchmesser. Der Stift ist in einer Backe untergebracht, die die Einheit ausrichtet und das Quick Change Einrastgehäuse mit Sicherungsschraube enthält. Der Austausch verschlissener Stiftsätze erfolgt durch Herausziehen der alten Stifte und Einschieben neuer Stifte ohne erforderliche Einstellung.

Vorteile

• Backenwechsel in 60 Sekunden
• Geeignet für jede Anzahl von Zahnungen
• Anpassung an Variationen des Zahnraums
• Optionale Synchronisationsstifte für Autoload
• Standardmäßige Rückzugwirkung (pull-back)
• Zentrifugalkraftkompensation für höhere Drehzahlen
• Minimaler Wartungsaufwand - keine gleitenden Teile
• Leichte Bauweise

Technische Merkmale

• Feststifte erstrecken sich vom Teilkreisdurchmesser des Zahnrads bis zum Durchmesser der Masterbacke des Membrans; die Stifte führen durch die Backen, sodass die Austauschgenauigkeit der Backen nicht kritisch ist
• 1/2 Umdrehung Sicherungsschrauben
• Stifte werden in den Backen mit O-Ring (nicht gezeigt) sicher gehalten
• Stifte werden ersetzt, indem die alten Stifte herausgezogen und neue in die Backen eingeschoben werden; keine Einstellung erforderlich
• Feststifte einheitlich in der Länge innerhalb von .0002" am Kontakt des Teilkreisdurchmessers (P.D.)

Anwendungen

• Zahnradfamilien einschließlich:
  • Sonnenrad
  • Ringrad
  • Kolben
  • Abtrieb
  • Stirnrad
  • Schrägverzahnung
• Hartdrehen- und Schleifanwendungen

Pitch Line Broschüre
Die Pitch Line Produktbroschüre ist für detailliertere Produktinformationen und Spezifikationen verfügbar.

Technische Spezifikationen

• Modell: Pitch Line (PLD) Membranfutter
• Schnellwechsel-Feststifte positionieren sich am Teilkreisdurchmesser
• Backenwechsel in 60 Sekunden
• 1/2 Umdrehung Sicherungsschrauben
• Stifte mit O-Ring gehalten
• Stiftersatzwechsel: einfaches Herausziehen/Einstecken, keine Einstellung erforderlich
• Feststifte einheitlich innerhalb von .0002" am P.D.-Kontakt
• Zentrifugalkraftkompensation ermöglicht höhere Spindeldrehzahlen
• Standard Pull-Back Aktion
• Optionale Synchronisationsstifte für Autoload-Systeme
• Minimaler Wartungsaufwand; keine gleitenden Teile
• Leichte Bauweise, geeignet für Zahnradfamilien und Hartdrehen/Schleifen
