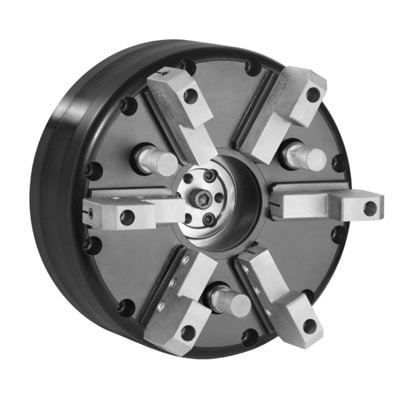

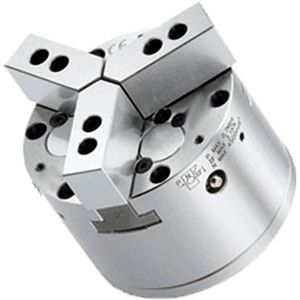

Membran für Pneumatikanwendungen

Stahlhochleistungsfahig

Product Overview
Hochpräzises Membranspannfutter für universelle Bearbeitungsanwendungen. Das Master Jaw Diaphragm verwendet eine biegende Membran (keine gleitenden Teile) und liefert reproduzierbare Konzentrizität bei geringem Verschleiß für Innen- und Außenspannungen.

Included Components

• Schwalbenschwanz-Backenkonstruktion mit einheitlicher Membranbaugruppe
• Eigenständiger Luftzylinder
• Planscheibenadapter
• Drehbares Rutschkupplungs-Element
• Installationsanleitung

Advantages

• Keine gleitenden Teile — eliminiert Reibung und Verschleiß
• Biegevorgang sorgt für gleichbleibend kontrollierte Konzentrizität
• Federstahl-Membran liefert zuverlässigen Spannungsdruck für Innen- und Außenflächen

Technical Features
Luft wird durch die Spindel und die Adapterplatte mittels eines 1/4"-Rohrs zugeführt. Bei Anlegung von Luftdruck bewegt sich der Kolben um ca. 0,030" nach vorne; eine Druckhülse überträgt diese Bewegung auf die Membran. Beim Biegen der Membran öffnen sich die Backen und das Werkstück wird geladen. Zum Spannen wird die Luft abgelassen, die Membran entspannt sich und die Backen schließen bis zum Kontakt mit dem Werkstück, wodurch dieses zentriert wird. Die gleichbleibende Rundlaufgenauigkeit wird mit einem maximalen Rundlauf von ≤ 1/3 der Werkstücktoleranz kontrolliert.

Applications

• Automobilkomponenten und Serienfertigung
• Nockenwellenherstellung
• Schleifen und Feinbearbeitung
• Sekundärbearbeitung: Schleifen, Bohren, Planschleifen, leichtes Drehen

Charakteristika / Technische Spezifikationen

• Produktname: Master Jaw Diaphragm (hochpräzises, universelles Membranspannfutter)
• Spannprinzip: Membran-Biegebewegung, keine gleitenden Teile
• Lufteinlass: 1/4"-Rohr (über Spindel und Adapterplatte)
• Kolbenhub bei Druckluft: ≈ 0,030"
• Backenbetätigung: Druckhülse überträgt Kolbenbewegung auf die Membran; Backen öffnen bei Luft, schließen bei Luftabscheidung
• Rundlaufkontrolle: konstant, max. Rundlauf ≤ 1/3 der Werkstücktoleranz
• Spanndruck: erreicht durch Federstahl-Membran für Innen- und Außenflächen
• Enthaltene Komponenten: einheitliche Membranbaugruppe, eigenständiger Luftzylinder, Planscheibenadapter, drehbare Rutschkupplung
• Typische Anwendungen: Schleifen, Finishbearbeitung, Nockenwellenbearbeitung, Automobilteile, sekundäre Bearbeitungsoperationen
