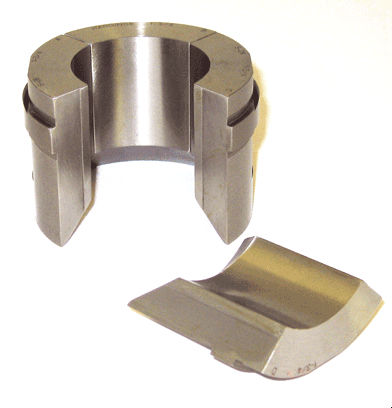

Gewinde-Tampon S30

Übersicht
Style-S-Hauptspannzangen und die dazugehörigen S30-Auflagen beseitigen typische Probleme bei Hauptspannzangen während des Vorschubs und des Zerspanens. Die robuste Schulter der Auflage positioniert sich beim Laden der Stangen gegen die Vorderseite der Nut in der Hauptspannzange, die hintere Schulter nimmt die Bearbeitungskräfte auf. Das S30-Design benötigt keine durchgehenden Schrauben im Umfang der Auflage und keine Löcher im Kopfwinkel der Zange.

Funktion und Vorteile

• Maximale Auflagefläche zwischen Spindel und Kopfwinkel. Das Fehlen von Bohrungen oder Schlitzen im Kopfwinkel verhindert ungleichmäßigen Verschleiß der Spindel durch Dauerbetrieb und schützt vor beschädigten Gewindebohrungen in der Zange.
• Einfache Handhabung. Auflagen sind austauschbar, ohne die Hauptspannzange aus der Spindel zu entfernen, was schnelle Wechsel der Stangenabmessung ermöglicht. Unabhängige Klammern gleiten frei zum einfachen Entfernen.
• Sichere Auflagenbefestigung. Ein Schwalbenschwanz-Ankersystem hält die Auflagen beim Vorschub gefangen und leitet den Schub auf die Schulter der Auflage, nicht auf die Klammer. Die Klammerbaugruppe trägt unter normalen Betriebsbedingungen keine Last, so dass ein Verschieben der Auflage ausgeschlossen ist.

Technische Daten

• Rundkapazität (min): 1/8 in (3.17 mm)
• Rundkapazität (max): 3 in (76.20 mm)
• Sechskantkapazität (min): 1/4 in (6.35 mm)
• Sechskantkapazität (max): 2 9/16 in (60.32 mm)
• Bestelllochform: Rund
• Style: S30
• Material: Stahl
• Segmente: 4
