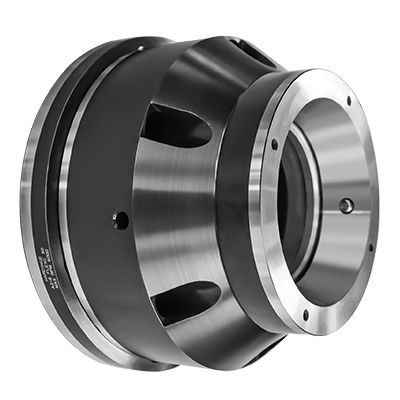

Druckspannzange-Spannzangenfutter FlexC® 80

für BearbeitungPräzisionSchnellwechsel

Beschreibung
Das Hardinge FlexC® Style A Spannhülsensystem besteht aus einer spindelmontierten Baugruppe. Vulkanisierte Spannhülsenköpfe und Schlüssel sind separat zu bestellen. Das Dead-Length® System Ausführung A kann als Durchgang für Stangenführung oder zusammen mit einem Anschlag für das Einspannen verwendet werden. Die Spannköpfe bestehen aus gehärteten Stahlsegmenten, die durch Vulkanisation verbunden sind, und bieten paralleles Spannen, minimale Werkstückverformung und Schnellwechselfähigkeit. Wird das System als Dead-Length® eingesetzt, wird der Anschlag in den Anschlagadapter eingesetzt und kann entfernt werden, wenn keine Längenführung erforderlich ist.

Betrieb
Das Hardinge FlexC® Style A ist ein Pull-back-System: Die Spannhülse zieht das Werkstück gegen einen stationären Anschlag zur Längenführung, was sehr stabiles Halten und eine verbesserte Standzeit der Werkzeuge durch erhöhte Einheitsspritzigkeit gewährleistet. Kurzspannungen sind möglich, indem ein spezieller Anschlag auf die gewünschte Länge bearbeitet wird. Der Anschlag ist für Stangenbearbeitung abnehmbar. Bietet einen Spannbereich von +/- 0.020 in und Genauigkeit bis 0.0004 in.

Merkmale / Technische Daten

• Spindeltyp: A2-6
• Flanschlänge (in): 1.000 in
• Gesamtlänge des Futter (in): 5.174 in
• Gesamtdurchmesser des Futter (in): 5.174 in
• Flanschdurchmesser (in): 5.75 in
• Typ: FlexC®
• Spindelkapazität: 80 mm
• Betätigungsart: Ausführung A, Pull-back mit abnehmbarem Anschlag
• Dead-Length® Anschlag: Ja
• TIR (inch): 0.0002 in
• Spannbereich (+/- inch): 0.02 in
• Gesamtlänge des Futter (mm): 131.4 mm
• Flanschlänge (mm): 25.4 mm
• Flanschdurchmesser (mm): 146.1 mm
• Gesamtdurchmesser des Futter (mm): 131.4 mm
• Gewicht: 39.6 lbs
