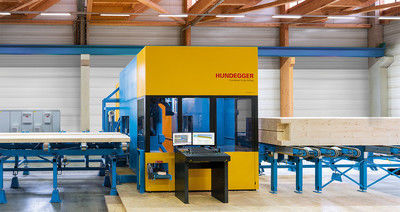

6-Achs-Bearbeitungszentrum ROBOT-Max

vertikalfür HolzRoboter

Produktübersicht
Die Leistung, Vielseitigkeit und Flexibilität der ROBOT-Max in Verbindung mit der Hundegger-Software CAMBIUM setzen neue Maßstäbe in der Massivholzproduktion. ROBOT-Max erweitert die 6-Achsen-Bearbeitung von Hundegger um ein einstufiges Bearbeitungskonzept für Bauteile bis 610 x 1.300 mm und modulare Optionen für höhere Kapazitäten.

Die ROBOT-Max

• Variante ROBOT-Max 1300: Bearbeitung von Querschnitten von 20 x 60 mm bis 610 x 1.300 mm.
• Einstufige Bearbeitung aller sechs Seiten ohne Wenden des Bauteils.
• Hochgradig modulares und anpassbares Konzept zur Nachrüstung und Anpassung an neue Anforderungen.

Wesentliche Merkmale & Vorteile

• Steigerung von Durchsatz und Flexibilität bei großen Querschnitten.
• Bearbeitung aller 6 Seiten in einem Durchgang mit bis zu 32 frei wählbaren Werkzeugen.
• Standard-ROBOT-Spindel: 29 kW, flüssigkeitsgekühlt, stufenloser Drehzahlbereich 0–15.000 U/min.
• Überkopf-5-Achs-Säge/Schlitz/Markier-Aggregat mit 13 kW zur Erhöhung der Durchsatzleistung.
• Unterstützte Bearbeitungen: Ablängen, Nuten, Bohren, Fräsen, Schlitzung, Markierung, Stirnfräsen, Einstechen, Profilieren.
• Kombination aus ROBOT-Aggregat und Überkopf-Einheit für hohe Produktivität.

Ihr Nutzen

• Individuelle Maschinenkonfiguration zur Anpassung an Anwendungsfälle.
• Inklusive 5-Achs-Säge/Schlitz/Markier-Einheit zur Steigerung der Leistung.
• Bearbeitungsquerschnitte von 20 x 60 mm bis 610 x 1.300 mm.
• 6-Achsen-Technologie ermöglicht Bearbeitung von 6 Seiten in einem Durchlauf.
• Möglichkeit zur Nutzung von bis zu 32 Werkzeugen für breite Bearbeitungsvielfalt.

Bearbeitungsbeispiele
ROBOT-Max und ROBOT-Drive führen Verbindungsbearbeitungen mit hoher Präzision an großen Querschnitten in einem Durchgang aus. Typische Beispiele sind Schwalbenschwanzverbindungen, Nuten, Stirnlochbohrungen, Bearbeitung großer und kleiner Teile sowie verschiedene Nuten-/Schnitt-Operationen.

Technologie & modulares Design
Das modulare Design erlaubt individuelle Anpassungen: ROBOT-Aggregat kombiniert mit Überkopf-5-Achs-Säge/Schlitz/Markier-Einheit. Optionen umfassen zusätzliche Bohraggregate, Schlitzwerkzeuge, Beschriftungssysteme und Drucker. Unterschiedliche Installationsvarianten passen sich Platz- und Ablaufanforderungen an.

Automatisierung

• Vollautomatisches Zuführsystem, unabhängig vom Querschnitt; automatische Ausrichtung größerer Hölzer in der O-Linie.
• Hydraulischer Hubtisch vor dem Quervorschub für kontinuierliche Zuführung aus aufgelegten Paketen.
• Flexible Auslaufoptionen (Rollen, kettengetriebener Querverförderer) und integrierter Späne-/Abfallkanal; Montage auf Betonboden möglich oder Installation über einer Grube zur Reduzierung der Abwurfhöhe.

Software
Hundegger CAMBIUM® 3D-Software: eine gemeinsame Plattform für Hundegger-Maschinen mit holzbauspezifischer Dateneingabe, automatischen Berechnungen und Optimierungen, übersichtlichen Berichten, Standard-Schnittstellen und Anbindung an Zuführ- und Lagersysteme.

Technische Spezifikationen

• Modell / Serie: ROBOT-Max (Variante: ROBOT-Max 1300).
• Bearbeitungsbereich: 20 x 60 mm bis 610 x 1.300 mm.
• Robot-Achsentechnologie: 6-Achs-Roboter — Bearbeitung von 6 Seiten in einem Durchgang.
• Werkzeugmagazinkapazität: bis zu 32 frei wählbare Werkzeuge.
• Haupt-ROBOT-Spindel: 29 kW, flüssigkeitsgekühlt, Drehzahl 0–15.000 U/min.
• Überkopf-5-Achs-Säge/Schlitz/Markiergerät: Antriebsleistung 13 kW; Sägeblattbeispiel: 520 mm.
• Typische Bearbeitungen: Ablängen, Nuten, Bohren, Fräsen, Schlitzung, Markierung, Stirnfräsen, Einstechen, Profilieren.
• Automatisierungs-Komponenten: automatische Zuführung, Ausrichtung, hydraulischer Hubtisch, verschiedene Auslaufoptionen, integrierte Späneförderung; Boden- oder Grubeninstallation möglich.
• Software: Hundegger CAMBIUM® (3D-CAM-Software für Arbeitsvorbereitung, Nesting, Optimierung und Maschinenanbindung).
