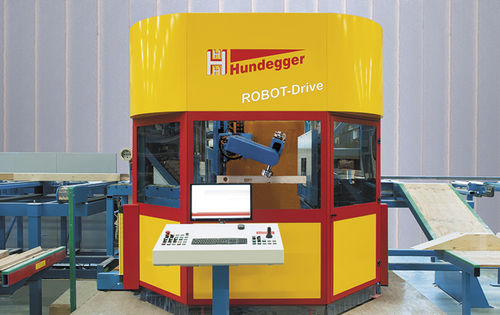

3-Achsen-Bearbeitungszentrum ROBOT-Drive series

universellfür HolzHochpräzision

Kurzbeschreibung

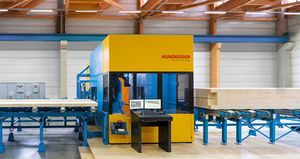

Die ROBOT-Drive ist ein Abbundzentrum, das ein patentiertes 6‑Achsen‑ROBOT‑Aggregat mit einem überkopf montierten 5‑Achsen‑Säge/Schlitz/Markier‑Aggregat kombiniert. Dadurch sind Mehrseitenbearbeitungen in einem Durchlauf möglich. Die modulare Bauweise erlaubt individuelle Konfigurationen und Nachrüstungen für verschiedene Anforderungen im Holzbau.

Highlights / Leistungsmerkmale

• Patentiertes 6‑Achsen‑ROBOT‑Aggregat für 6‑Seiten‑Bearbeitung ohne Wenden
• Überkopf 5‑Achsen‑Säge/Schlitz/Markieraggregat zur Steigerung des Durchsatzes
• Werkzeugmagazin für bis zu 24 Werkzeuge
• Modularer Aufbau: Anpassung und Nachrüstung vor Ort möglich
• Funktionale Optionen: Bohraggregate, Schlitzgerät, Beschriftungssystem mit Drucker, Förderband für kurze Teile, Zentralschmierung, Zusatzbildschirm
• Leistungssteigerungspaket (RD) verfügbar

Varianten

• ROBOT-Drive 450 – Bearbeitungsquerschnitte 20 x 60 bis 300 x 450 mm (Basismaschine für Zimmereibetrieb)
• ROBOT-Drive 650 – Bearbeitungsquerschnitte 20 x 60 bis 300 x 650 mm (für größere Querschnitte)
• ROBOT-Drive 1300 – Bearbeitungsquerschnitte 20 x 60 bis 300 x 1.300 mm (für Leimbinder und CLT)

Optionen und Aggregate

• Standard‑ROBOT‑Spindel: 12 kW, stufenloser Drehzahlbereich 0–12.000 U/min
• Optionale Hochleistungsspindel (wassergekühlt): 29 kW, bis 15.000 U/min
• Überkopf 5‑Achsen‑Säge/Schlitz/Markieraggregat: 13 kW
• Zusatzoptionen: Bohraggregate, Schlitzgerät, Beschriftungssystem & Etikettendrucker, Förderband für kurze Teile, Zentralschmierung, Zusatzbildschirm

Automatisierung & Peripherie
Die ROBOT-Drive unterstützt die automatische Zuführung mit gepufferten Edelstahllamellenketten, sodass mehrere Werkstücke zur automatischen Beschickung abgelegt werden können. Ein hydraulischer Hubtisch ist zur höhengleichen Zuführung verfügbar. Fertigteile werden auf kunststoffbeschichtete Ablagepunkte mit Ausstoßführungen geschoben; Kettenglieder unterstützen den Transport schwerer Teile. Ablagepunkte können durch Quervförderer ersetzt werden.
Späne und Restholz werden in einem Entsorgungskanal gesammelt und durch einen integrierten Querschieber ausgetragen; Optionen umfassen Zuführung zu einem Hacker oder Steigförderer sowie Trennung von Abschnitten und Spänen. Die Maschine kann auf Bodenplatte installiert oder mit Entsorgungssystem in einer Grube unter der Bearbeitungszone montiert werden, um Umladehöhen zu reduzieren.

Software
CAMBIUM® 3D von Hundegger ist die integrierte Softwareplattform zur Programmierung und Auftragsvorbereitung. CAMBIUM bietet holzgerecht ausgelegte Bedienoberflächen, automatisierte Berechnungen, klare Reports und Standard‑Schnittstellen und fungiert als gemeinsame Plattform für Hundegger Maschinen und Systeme.

Bearbeitungsmöglichkeiten / Einsatzbereiche

• Entgraten, Kehlen, Bohren, Fräsen, Schlitzen, Markieren/Beschriften
• Geeignet für Abbund, Holzrahmenbau, Blockhausbau, Fachwerk, Leimbinder und Brettsperrholz
• Hohe Präzision und Oberflächenqualität; Bearbeitung in einem Durchlauf ohne Wenden

Caractéristiques / spécifications techniques

• Modell: ROBOT-Drive (Varianten 450 / 650 / 1300)
• Bearbeitungsquerschnitt: 20 x 60 mm bis 300 x 1.300 mm (je nach Variante)
• Standard ROBOT‑Spindel: 12 kW, 0–12.000 U/min
• Optionale Hochleistungsspindel: 29 kW, bis 15.000 U/min (wassergekühlt)
• 5‑Achsen‑Säge/Schlitz/Markieraggregat: 13 kW
• Werkzeuganzahl im Magazin: bis zu 24 Werkzeuge
• 6‑Achsen‑Technologie: Bearbeitung von 6 Seiten in einem Durchlauf
• Maximale Holzlänge mit Zuführung: bis ca. 10,00 m (abhängig von Konfiguration)
• Modulares Konzept: nachrüstbare Aggregate und Optionen
• Peripherie: Zuführautomatik, Hubtisch, Ablagen, Förderbänder, Späneentsorgung
• Software: CAMBIUM® 3D (Hundegger)
