Stickstoffgenerator für hochreine Anwendungen MRN

InerttrockenlaufendIndustrie

Produktübersicht
Das MR-System erzeugt vor Ort aus Druckluft Stickstoff und liefert einen kontinuierlichen Volumenstrom in geschlossene oder betroffene Bereiche, um den Sauerstoffgehalt zu senken und eine dauerhafte Inertisierung zu ermöglichen. Erhältlich als Festinstallation, auf Gestell, als Containerlösung oder mobil, je nach Betriebs- und Zugangsbedingungen.

Anforderungen der Branche

• Kontinuierlich hoher Durchsatz: Dauer- und Spitzenvolumenströme werden anhand von Raumvolumen, anfänglichem O₂-Gehalt und Inertisierungsziel festgelegt.
• Feste oder mobile Bereitstellung: Anordnung abhängig von Einspeisepunkten, Notfall-Backup-Bedarf und Standortzugänglichkeit.
• On-site-Erzeugung von Stickstoff: reduziert die Abhängigkeit von angelieferten Gasflaschen und der zugehörigen Logistik.

Funktionsprinzip
Druckluft wird vorbehandelt, um Partikel, Tröpfchen und Öl zu entfernen, und bei Bedarf getrocknet, bevor sie in die MRN-Membranmodule gelangt. Stickstoffreiches Permeat wird gepuffert oder gespeichert und anschließend zu den Einspeisepunkten geführt. Ein optionales Druckerhöhungsmodul wird geliefert, wenn die Projektanforderungen die Standard-Ausgangsdruckbereiche überschreiten.

Systemlösungen
Lieferungen erfolgen als feste, Gestell-, Container- oder mobile Einheiten. Der Lieferumfang wird durch Einspeisedruck, Rohrleitungsentfernung, Stromversorgung, Druckluftqualität und umwelt-/standortspezifische Anforderungen bestimmt.

Prozessablauf
Druckluft → Filtration → Lufttrocknung → MRN-Membrantrennung → Puffer / Speicherung → (optionale Druckerhöhung) → Verwendungsstelle

Systemkomponenten

• Druckluftanschluss
• Filtereinheit
• Lufttrockner
• MRN-Stickstoff-Membranmodule
• Puffer- oder Speicherschnittstellen
• Systemsteuerung und Gasabgabeschnittstellen
• Feste, Gestell-, Container- oder Mobilbasis

Hauptmerkmale

• Abdeckung kontinuierlicher Stickstoffinjektionen im Bereich 300–5000 Nm³/h.
• Stickstoffreinheit: 95–99,9 % abhängig von Inertisierungszielen und Betriebsbedingungen.
• Bereitstellung anpassbar als feste oder mobile Lösung entsprechend Einspeisepunkten und Standortbedingungen.

Optionale Ausstattungen

• Adsorptionsbasierte Tiefentrocknung (für niedrigere Drucktaupunkte bei Bedarf).

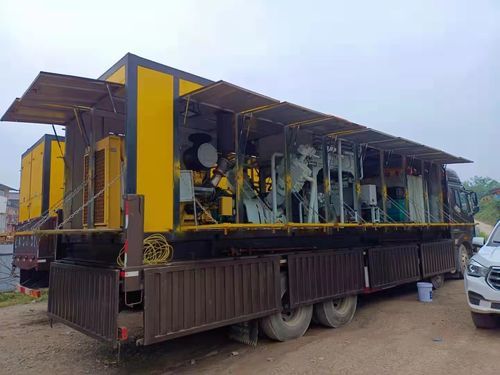

• Mobile Basis für den mobilen Notfall- oder Backup-Stickstoffeinsatz.
• Pufferung und Speicherung ausgelegt auf kontinuierlichen und Spitzenbedarf.

Typische Anwendungen

• Inertisierung von Abbaubereichen und geschlossenen Hohlräumen
• Verhinderung der Selbstentzündung von Kohle
• Kontinuierliche Stickstoffinjektion zur Kontrolle von Brandbereichen
• Mobile Notfall- oder Backup-Stickstoffversorgung

Daten für die Auslegung

• Volumen des Grubenbereichs oder Volumens und Lage der Einspeisepunkte
• Anfänglicher O₂-Gehalt und angestrebter O₂-Wert
• Dauer- und Spitzenvolumenströme
• Einspeisedruck und Rohrleitungsentfernung
• Bevorzugte feste oder mobile Ausführung
• Vor-Ort-Stromversorgung, Druckluftqualität und Umgebungsbedingungen
• Zulassungsanforderungen für Gefahrenbereiche / Bergbau

Spezifikationen / Merkmale

• Produktmodell: MRN
• N₂-Durchsatz: 300–5000 Nm³/h
• N₂-Reinheit: 95–99,9 %
• Ausgangsdruck: 0,1–1 MPa(g)
• Erreichbarer minimaler Drucktaupunkt des Trockners: -70 °C (bei optionaler Adsorptions-Tiefentrocknung)
• Verfügbare Ausführungen: fest, Gestell-, Container- oder mobil
