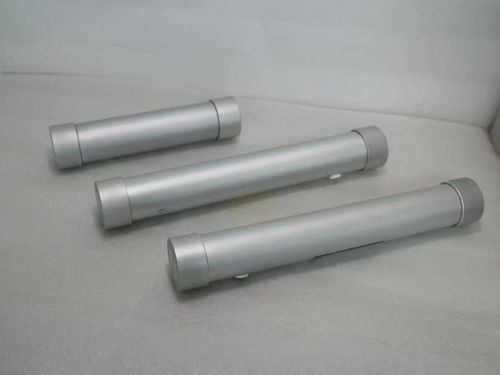

Wasserstoff-Gasreiniger

Ammoniak

Produktübersicht
Membranmodule zur Wasserstoffrückgewinnung trennen und konzentrieren selektiv Wasserstoff aus wasserstoffhaltigen Gasströmen, die in Raffinerien, der Petrochemie, der Ammoniaksynthese und verwandten Industrieprozessen entstehen. Das Membranmodul ist das zentrale Trennelement; die Auslegung (ein- oder mehrstufig) richtet sich nach Futterzusammensetzung, Kapazität, Druck und Produktanforderungen. Diese Beschreibung definiert das Membranmodul und seine Trennaufgabe; sie stellt keinen vollständigen Systemumfang dar. Verdichtung, Vorbehandlung und Stufung sind anhand der Projektbedingungen zu prüfen.

Trennprinzip
Die Trennung wird durch einen Partialdruckunterschied über die Membran angetrieben. In geeigneten wasserstoffhaltigen Gemischen permeiert Wasserstoff in der Regel schneller als größere oder langsamer permeierende Komponenten, wodurch ein wasserstoffangereichertes Permeat entsteht, während schwerere oder langsamere Komponenten überwiegend auf der Hochdruckseite verbleiben. Die tatsächliche Trennleistung hängt von Futterzusammensetzung, Druck, Temperatur, Durchfluss, Produktspezifikation und Rückgewinnungsanforderungen ab.

Typische Anwendungen

• Raffinerie- & petrochemische Abgase: Gewinnung eines wasserstoffangereicherten Stroms aus wasserstoffhaltigen Abgasen zur Wiederverwendung oder Weiterverarbeitung, vorbehaltlich downstream Anforderungen.
• Ammoniak-Purgegas: Konzentration von Wasserstoff aus Purgegasen zur nachfolgenden Nutzung oder Reinspritzung entsprechend den Anlagengrenzen.
• Methanol-Prozessströme: Behandlung geeigneter wasserstoffhaltiger Ströme in der Methanolproduktion zur Wasserstoffrückgewinnung oder Anpassung der Zusammensetzung.
• Syngas-Anpassung: Selektive Trennung zur Unterstützung der Wasserstoffverhältnis-Anpassung in geeigneten Syngasströmen.

Prozessüberlegungen

• Ermitteln Sie die vollständige Futterzusammensetzung und deren Schwankungen, insbesondere Tropfen, Partikel, kondensierbare Kohlenwasserstoffe und andere Verunreinigungen, die die Membrantrennung beeinträchtigen können.
• Einlassdruck, Temperatur und Durchfluss bestimmen die verfügbare Triebkraft und beeinflussen Membranfläche und Prozesskonfiguration.
• Produktzusammensetzung, zulässiger Wasserstoffverlust und Rückgewinnungsziele müssen zusammen bewertet werden; mehrstufige Membranen oder hybride Trennverfahren können erforderlich sein, um Vorgaben zu erfüllen.

Erforderliche Angaben

• Vollständige Zusammensetzung des Zuführgases und erwarteter Variationsbereich wichtiger Verunreinigungen
• Zuflussrate, Einlassdruck und -temperatur
• Ziel-Produktzusammensetzung und vorgesehene downstream Verwendung
• Zulässiger Wasserstoffverlust oder gewünschte Rückgewinnungsquote

Technische Spezifikationen

• Produktfamilie: Membranmodul zur Wasserstoffrückgewinnung
• Hauptfunktion: selektive Trennung, Konzentration und Rückgewinnung von Wasserstoff aus wasserstoffhaltigen Gasströmen
• Trennprinzip: durch Partialdruckdifferenz getriebene Membranpermeation; Wasserstoff permeiert schneller als größere/langsamere Komponenten
• Typische Anwendungen: Raffinerie- & petrochemische Abgase, Ammoniak-Purgegas, Methanol-Prozessströme, Syngas-Anpassung
• Konfigurationen: ein- oder mehrstufige Anordnungen; das Membranmodul dient als zentrales Trennelement
• Prozessvariablen, die die Leistung beeinflussen: Futterzusammensetzung (einschließlich Tropfen/Partikel/kondensierbarer Kohlenwasserstoffe), Einlassdruck, Temperatur, Durchfluss, Produktspezifikationen und Rückgewinnungsanforderungen
• Zusätzliche Überlegungen: Verdichtung und Vorbehandlung können je nach Projektbedingungen erforderlich sein
• Angaben für Angebot: Futtergaskomposition, Zuflussrate, Einlassdruck und -temperatur, Ziel-Produktzusammensetzung, zulässiger Wasserstoffverlust/Rückgewinnungsziele
