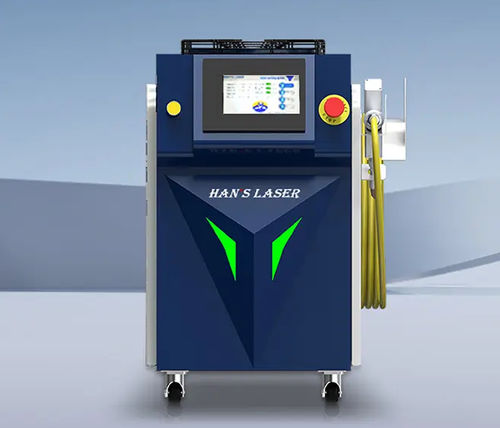

Faserlaser-Schweißmaschine W series

Lasermanuellfreistehend

Übersicht
Die W Series handgeführten Laserschweißgeräte erzeugen feine Schweißnähte mit geringem Nachbearbeitungsbedarf. Sie vereinen Steuerungssystem, Laserquelle, Gasregelung und Sicherheitssysteme in einer kompakten, tragbaren Einheit, geeignet für den Einsatz in Werkstätten und vor Ort bei Metallteilen.

Hauptmerkmale

• Schnelle Schweißgeschwindigkeit: Eignet sich für Edelstahl, Baustahl, Aluminiumlegierungen, Kupfer, verzinkte Bleche und andere Materialien. Unterstützt Punktschweißen, Überlappungsschweißungen und Winkelstöße.
• Einfache Bedienung: Ergonomisches handgeführtes Design und intuitive Steuerung; keine umfangreiche Schweißfachausbildung erforderlich. Geeignet für Innen- und Außenanwendungen sowie für komplexe Blech- und Verbindungsteile.
• Laserquelle: Stabiles optisches Übertragungssystem, intelligente Hochfrequenz-Schwingkopftechnologie, teleskopische Düse und einstellbare Fokussierung für zuverlässiges Schweißen komplexer, unregelmäßiger Geometrien.
• Drahtvorschub: Per Maschinensignal steuerbar mit Modi für manuelle Zuführung, manuelle Rückführung, automatische Rückführung und automatisches Drahtretour; gewährleistet stabile Zuführung und flexible Anpassung.

Technische Daten (nur zur Orientierung)

• HW1500F-IPG: Laserleistung 1500 W; Max. Maschinenleistung 5,5 kW; Laserwellenlänge 1080±5 nm; Faserlänge 10 m; Betriebsart Dauerbetrieb / Modulation; Schwingbreite 0–5 mm; Schwingfrequenz 0–300 Hz; Schweißgeschwindigkeit 0–50 mm/s; Kühlung: Wasserkühler; Schweißblechstärke 0,4–4 mm; Stromversorgung AC220V 50/60Hz einphasig; Abmessungen 316×641×534 mm; Gewicht ≈53 kg.
• HW1500F-HL: Laserleistung 1500 W; Max. Maschinenleistung 6 kW; Laserwellenlänge 1080±5 nm; Faserlänge 10 m; Betriebsart Dauerbetrieb / Modulation; Schwingbreite 0–5 mm; Schwingfrequenz 0–300 Hz; Schweißgeschwindigkeit 0–50 mm/s; Kühlung: Wasserkühler; Schweißblechstärke 0,4–4 mm; Stromversorgung AC220V 50/60Hz einphasig; Abmessungen 347,5×720×667 mm; Gewicht ≈65 kg.
• HW1500: Laserleistung 1500 W; Max. Maschinenleistung 8,5 kW; Laserwellenlänge 1080±5 nm; Faserlänge 10 m; Betriebsart Dauerbetrieb / Modulation; Schwingbreite 0–5 mm; Schwingfrequenz 0–300 Hz; Schweißgeschwindigkeit 0–50 mm/s; Kühlung: Wasserkühler; Schweißblechstärke 0,4–4 mm; Stromversorgung AC220V 50Hz einphasig; Abmessungen 506×958×708 mm; Gewicht ≈132 kg.
• HW2000: Laserleistung 2000 W; Max. Maschinenleistung 10,2 kW; Laserwellenlänge 1080±5 nm; Faserlänge 10 m; Betriebsart Dauerbetrieb / Modulation; Schwingbreite 0–5 mm; Schwingfrequenz 0–300 Hz; Schweißgeschwindigkeit 0–50 mm/s; Kühlung: Wasserkühler; Schweißblechstärke 0,4–4 mm; Stromversorgung AC380V 50Hz dreiphasig; Abmessungen 506×958×708 mm; Gewicht ≈138 kg.

Spezifikationen / Technische Spezifikationen

• Serie: W Series (handgeführte Laserschweißmaschine)
• Verfügbare Laserleistungen: 1500 W (mehrere Varianten), 2000 W
• Maximale Maschinenleistung (modellabhängig): 5,5 kW, 6 kW, 8,5 kW, 10,2 kW
• Laserwellenlänge: 1080±5 nm
• Faserlänge: Standard 10 m
• Betriebsart: Dauerbetrieb / Modulation
• Schwingbreite: 0–5 mm; Schwinggeschwindigkeit: 0–300 Hz
• Schweißgeschwindigkeit: 0–50 mm/s
• Kühlmethode: Wasserkühler
• Schweißblechstärke: 0,4–4 mm
• Stromversorgung: Modelle verfügbar für AC220V einphasig und AC380V dreiphasig (siehe Modelldetails)
• Abmessungen und Gewichte: ca. 316×641×534 mm / ~53 kg bis 506×958×708 mm / ~138 kg je nach Modell
