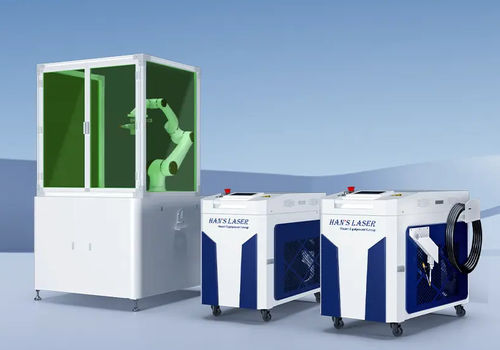

Faserlaser-Schweißmaschine DZW PRO series

Lasermanuellmit Rollen

Übersicht
Die DZW PRO Series handgeführten Laserschweißgeräte bieten portable, effiziente Laserschweißlösungen für Kochgeschirr, Blechbearbeitung, Strukturaufbau, Vor-Ort-Reparaturen und DIY-Anwendungen. Kompaktes Gehäuse, industrielle Komponenten und flexible Konfigurationsoptionen erlauben Einsatz in Werkstätten oder integrierten Fertigungszellen.

Kühlmethode
Alle Leistungsvarianten sind wassergekühlt, um die Lebensdauer des Lasermoduls zu verlängern, die Schweißnahtqualität zu stabilisieren und Ausfallraten bei Dauerbetrieb zu reduzieren.

Kompakter Transport
Vier Umlenkrollen und vier arretierbare Verschlüsse am Gerätboden bieten öl- und schmutzresistente Mobilität. Die Einheiten sind leicht zu bewegen und können für stabilen Betrieb fixiert werden.

Professionelle Schweißpistole

• Alle Parameter sind an der Pistole sichtbar; mehrere Sicherheitsalarme erleichtern den sicheren Betrieb und die Fehlersuche.
• Schubladenartige Schutz-/Fokussier-Spiegel verbessern den Wartungszugang; integrierte Collimator-QBH-Module ermöglichen Vor-Ort Plug-and-Play-Austausch.

Einfache Schneid-, Rostentfernungs- und Nahtreinigungsfunktionen

• Dünnblechschneiden (≤3 mm) ist ohne Wechsel der Schweißpistole möglich, es genügt ein Düsenwechsel.
• Mit geänderter Düse können rostige oder lackierte Oberflächen bis zu 120 mm Breite gereinigt werden.
• Spezielle Düsen erlauben die Reinigung von Schweißnähten bis zu 5 mm Breite.

Tragbares Drahtvorschubgerät

• Intelligentes Drahtvorschubdesign sorgt für stabile automatische Drahtzuführung und gleichbleibende Schweißqualität.
• Multimodus-Drahtsteuerung (auto/manual feed/withdraw/draw/replenish) passt sich flexibel an Produktionsanforderungen an.
• Unterstützte Drahtdurchmesser: 0,8; 1,0; 1,2; 1,6; 2,0 mm.

Hochintegrierter Laser

• Kompakte Lasermodule sind bis zu 67% kleiner und 50% leichter, vollständig abgedichtet zum Schutz gegen Staub und Feuchtigkeit für dauerhaftes Arbeiten in Industrieumgebungen.
• Mobile App ermöglicht Echtzeitüberwachung (Leistung, Konfigurationen, Fehlercodes) für schnellere Wartung.
• Faseroptionen: 1500/2000W verwenden 25 μm Faser (10 m); 3000W verwendet 50 μm Faser (12 m) für große Reichweiten.

Schweißkapazität
Illustrative Schweißbeispiele und Musternahtbilder werden für verschiedene Werkstücke und Dicken bereitgestellt, um Parameterwahl und Anwendungstauglichkeit zu unterstützen.

Beispielhafte technische Daten
*Nur Referenz; endgültige Werte siehe offizielle technische Dokumentation.

DZW-1500W
Max. Blechdicke: Edelstahl 0,6–4,0 mm; Baustahl 0,6–5,0 mm; Aluminium 0,6–3,0 mm
Max. Gesamtleistung Maschine: 8,5 kW
Laserwellenlänge: 1064 ±10 nm
Schweißgeschwindigkeit: (modellabhängig)
Schweißriss (ohne Zusatzdraht): ≤0,3
Netzversorgung: AC 220V, 50Hz
Betriebstemperatur: 10℃–40℃
Betriebsfeuchte: <70% (kein Kondensat)
Gewicht Maschine: 102 kg
Abmessungen (L×B×H): 1080×580×780 mm

DZW-2000W
Max. Blechdicke: Edelstahl 0,6–5,0 mm; Baustahl 0,6–6,0 mm; Aluminium 0,6–4,0 mm
Max. Gesamtleistung Maschine: 11 kW
Laserwellenlänge: 1064 ±10 nm
Schweißgeschwindigkeit: 0–600 cm/min (variiert nach Modell, Blechdicke, Werkstück)
Schweißriss (mit Zusatzdraht): ≤0,5
Netzversorgung: AC 220V, 50Hz
Betriebstemperatur: 10℃–40℃
Betriebsfeuchte: <70% (kein Kondensat)
Gewicht Maschine: 111 kg
Abmessungen (L×B×H): 1080×580×780 mm

DZW-3000W
Max. Blechdicke: Edelstahl 0,6–8,0 mm; Baustahl 0,6–8,0 mm; Aluminium 0,6–6,0 mm
Max. Gesamtleistung Maschine: 11 kW
Laserwellenlänge: 1064 ±10 nm
Schweißgeschwindigkeit: (modellabhängig)
Schweißriss: (modellabhängig)
Netzversorgung: AC 380V, 50Hz
Betriebstemperatur: 10℃–40℃
Betriebsfeuchte: <70% (kein Kondensat)
Gewicht Maschine: 145 kg
Abmessungen (L×B×H): 1100×580×900 mm

Merkmale / Technische Spezifikationen

• Serienname: DZW PRO Series (handgeführte Laserschweißlösungen; optionale Integration mit Robotern, Positionierern und Drehachsen).
• Laserwellenlänge: 1064 ±10 nm.
• Verfügbare Leistungsvarianten und Gesamtmaschinenleistung: Beispiele ~8,5 kW und ~11 kW je nach Modell.
• Materialdickenkapazitäten variieren je nach Modell und Material (siehe modellbezogene Daten oben).
• Kühlung: wassergekühlt für alle Leistungsvarianten.
• Drahtzufuhr: unterstützt 0,8–2,0 mm Draht mit Multimodus-Steuerung (auto/manual feed/withdraw/draw/replenish).
• Portabilität: Universalräder und arretierbare Verschlüsse für Mobilität und Positionierung.
• Schutz & Wartung: schubladenartige Schutz-/Fokussier-Spiegel und plug-and-play Collimator/QBH-Module.
• Umgebungsbereich: 10℃–40℃, Luftfeuchte <70% (kein Kondensat).
• Typische Gewichte und Abmessungen: ~102–145 kg; Abmessungen ca. L1080–1100 × B580 × H780–900 mm je nach Modell.
• Faseroptionen: 1500/2000W 25 μm Faser (10 m); 3000W 50 μm Faser (12 m) für große Reichweite.
