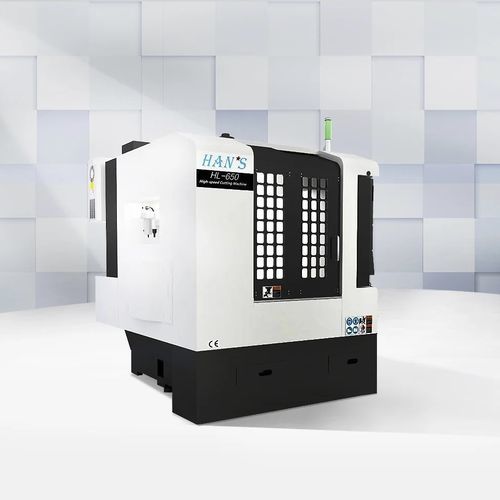

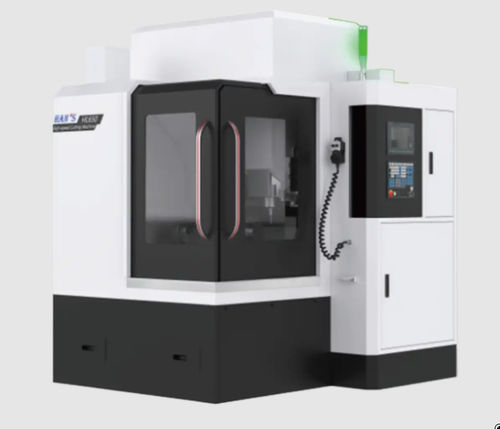

3-Achsen-Graviermaschine HL650

mechanischKunststoffMetall

Zusammenfassung
Die HL650 ist eine Präzisions-Gravier- und Fräsmaschine für Hochgeschwindigkeitsbearbeitung von kleinen bis mittelgroßen Bauteilen für Elektronik, Wearables, optische Abdeckungen und präzise Metallteile.

Eigenschaften

• Gussteile mit Finite-Elemente-Analyse und integrierter Kasten-/Rippenstruktur zur Erhöhung der Steifigkeit.
• Motorisierte Hochgeschwindigkeits-Spindel HSK E32 mit stabiler Leistung und geringer dynamischer Unwucht.
• Zweistufig vorgespannten Kugelgewindetriebe an allen drei Achsen für höhere Steifigkeit, geringeren Temperatureinfluss und Langzeitstabilität.
• Achsen auf Schienen gelagert für hohe Traglasten und schnelle, präzise Bewegungen.
• Hochpräzise importierte geschliffene Kugelgewindetriebe mit Vorspannmutter zur langfristigen Genauigkeit der Übertragung.
• Rippenverstärkung im Spindelgehäuse für stabile Spindelunterstützung bei hohen Drehzahlen.
• Bewegliche Teile vollständig abgedichtet zum Schutz vor Verunreinigungen.
• Luftfiltration mit japanischen SMC-Komponenten.
• Automatisches Schmiersystem mit planmäßiger Ölzufuhr, Fettschmierung und Tropfschutz für lange wartungsfreie Intervalle.
• Automatisches Werkzeugwechselsystem zur Steigerung der Bearbeitungseffizienz.

Anwendungen
Geeignet für die Bearbeitung von Metallkleinteilen, PC/PMMA/Verbundplatten, Glas- und Saphirabdeckungen für Wearables, Smartphones und Tablets, Schmuck, keramische Teile und andere präzise kleine Komponenten.

Technische Daten

• Modell: HL650
• Verfahrweg X/Y/Z: 600 / 500 / 250 mm
• Spindelnase bis Tisch (Standard): 120–370 mm
• Spannfläche Tisch: 600 × 500 mm
• Max. Tischbelastung: 300 kg
• T-Nut Größe: 5-18 × 100 mm
• Spindelantrieb: Motorisierte Spindel (HSK E32)
• Spindeldrehzahl: 40.000 U/min
• Nennmoment: 2.7 N·m
• Nennleistung: 6 kW
• Werkzeugwechsler: HSK-E32
• Werkzeugkapazität: 12 Plätze
• Magazintyp: Lineares Servomagazin
• Max. Werkzeugdurchmesser: 80 mm
• Max. Werkzeuglänge: 100 mm
• Max. Werkzeuggewicht: 0.5 kg
• Schnittgeschwindigkeit (X/Y/Z): 10 / 10 / 10 m/min
• Schnellfahrt (X/Y/Z): 15 / 15 / 15 m/min
• Positioniergenauigkeit (X/Y/Z): 0.008 mm
• Wiederholgenauigkeit (X/Y/Z): 0.005 mm
• Maschinengröße (mit Tank): 2190 × 1950 × 2400 mm
• Maschinengewicht: 3500 kg
• Gestaltungsmerkmale: FE-analysierte Gussteile, zweistufig vorgespannten Gewindetriebe, schienenunterstützte Achsen, importierte geschliffene Kugelgewindetriebe, abgedichtete Bewegungsbauteile, SMC-Filtration, automatische Schmierung und Rippenverstärkung im Spindelfach.
