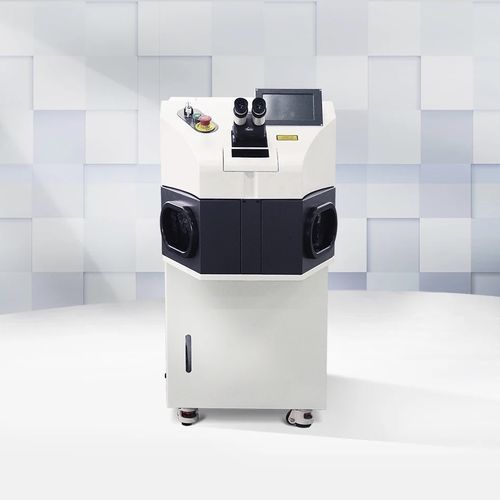

Nd-YAG-Laser-Schweißmaschine W150G

StumpfLängsnahtPunkt

Übersicht
Der W150G ist ein YAG-Laser-Punktschweißsystem, das für präzise Reparaturen und Mikroschweißungen an Schmuckstücken und kleinen Bauteilen entwickelt wurde. Das Gerät kombiniert eine benutzerfreundliche Oberfläche, ein koaxiales Mikroskop-Beobachtungssystem und einstellbare Beleuchtung für genaue Positionierung bei geringem thermischen Einfluss. Es unterstützt Punkt-, Stumpf- und Überlappungsschweißungen und erzeugt feine, glatte Nähte mit minimalem Nachbearbeitungsbedarf.

Hauptmerkmale

• Hohes Seitenverhältnis mit schmaler Schweißbreite und begrenzter Wärmeeinflusszone zur Minimierung von Verformungen und Beschleunigung der Zykluszeiten
• Glatte, saubere Schweißnähte mit wenig oder keiner Nachbehandlung
• Hohe Schweißfestigkeit bei geringer Porosität; die Gefügestruktur kann die Festigkeit des Grundmaterials erreichen oder übertreffen
• Sehr kleiner Laser-Spot für präzise Positionierung und einfache Automatisierung
• Fähigkeit zum Schweißen bestimmter unterschiedlicher Metalle
• Mehrere Schweißmodi: Punkt, Stumpf und Überlappungssiegel
• Geeignet für Gold, Silber, Platin, Edelstahl, Titan und deren Legierungen
• Verstellbare Spot-Größe und ergonomische Arbeitskammer mit einstellbarer LED-Beleuchtung; optional erweiterbarer Arbeitstisch
• Integrierte Wasserumlauf-Wärmetauschung plus Zwangs-Luftkühlung für stabilen Betrieb

Anwendungen

• Reparatur und Montage von Schmuck aus Gold, Silber und Platin
• Schweißen kleiner Teile aus Edelstahl und Titan
• Reparatur von Zahnersatz und zahnärztlichen Bauteilen
• Mikroschweißen von Batterienickelband, Leiteranschlüssen integrierter Schaltungen, Uhrfedern, Bildröhrenteilen und ähnlichen Kleinkomponenten

Technische Daten
Modell: W150G
Lasertyp: YAG
Wellenlänge: 1064 nm
Max. Laser-Ausgangsleistung: 150 W
Max. Laser-Spitzenleistung: 9 kW
Max. Laserpulsenergie: 80 J
Impulsbreite: 0,1–20 ms
Pulsfrequenz: 0,1–20 Hz
Spotdurchmesser: 0,2–2,0 mm
Schweißtiefe: 0,05–3 mm
Wellenformspeicher: 60 Gruppen
Ziel-/Positionierung: Koaxiales Mikroskop-Beobachtungssystem
Stromversorgung: 220 V / 30 A (50/60 Hz)
Gesamtverbrauch: 6 kW
Kühlung: Integrierte Wasserumlauf-Wärmetauschung + Zwangsluftkühlung
Gewicht: 200 kg
Abmessungen (B×T×H): 1075 × 550 × 1190 mm

Technische Spezifikationen

• Modell: W150G
• Lasertyp: YAG
• Wellenlänge: 1064 nm
• Max. Ausgangsleistung: 150 W
• Max. Spitzenleistung: 9 kW
• Max. Pulsenergie: 80 J
• Impulsbreitenbereich: 0,1–20 ms
• Pulsfrequenzbereich: 0,1–20 Hz
• Spotdurchmesserbereich: 0,2–2,0 mm
• Schweißtiefe: 0,05–3 mm
• Wellenformspeicher: 60 Gruppen
• Positionierung: Koaxiales Mikroskop-Beobachtungssystem
• Stromversorgung: 220 V / 30 A (50/60 Hz)
• Gesamtverbrauch: 6 kW
• Kühlmodus: Integrierte Wasserumlauf-Wärmetauschung + Zwangsluftkühlung
• Gewicht: 200 kg
• Abmessungen: 1075 × 550 × 1190 mm
