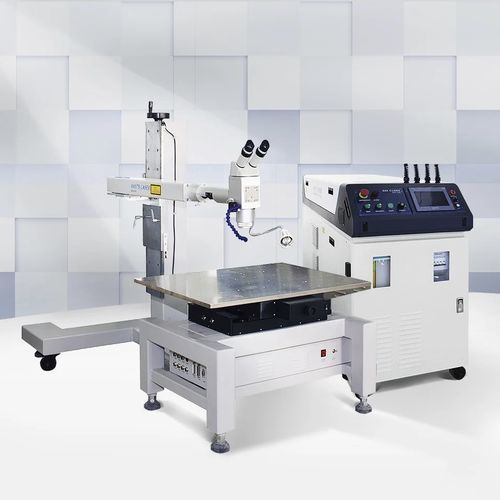

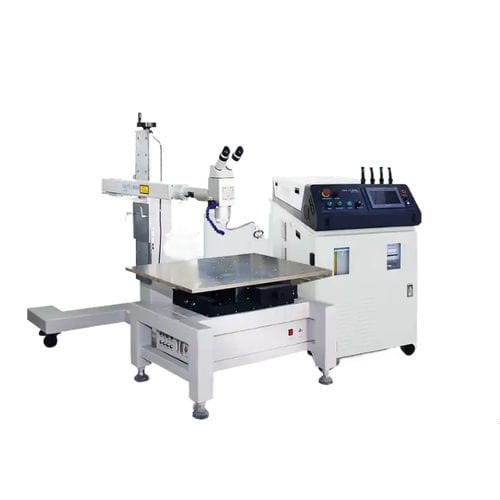

Laserschweißsystem MOLD 301

ThermoImpulsautomatisch

Übersicht
Das MOLD 301 ist ein Laserschweißsystem für die präzise Reparatur und Auftragschweißungen an Spritzgussformen und Werkzeugen. Es führt lokal begrenzte Schweißungen mit geringem wärmebeeinflussten Bereich aus, um Verzug zu minimieren und Nachbearbeitung zu reduzieren.

Modell
MOLD 301 (auch verfügbar als MOLD301 / MOLD302)

Hauptmerkmale

• 1064 nm Laser, Maximalleistung 300 W, Impulsenergien: 30 J (Standard), 60 J / 90 J (optional).
• Kleiner Spotdurchmesser und geringe wärmebeeinflusste Zone zur Vermeidung von Porosität, Einfall und metallographischen Veränderungen.
• Koinzidierende Mikroskopbeobachtung für präzises Fokussieren und Positionieren; Flüssigkristall-Verschluss und Vollreflex-Augen-Schutz; CCD-Monitor optional.
• Steifer XYZ-Arbeitstisch: XY-Hub 100 × 100 mm (Schrittmotorantrieb), Z-Hub 500 mm; Tischbelastung < 80 kg; Tischgröße 600 × 800 mm.
• Unterstützt kontinuierlichen und intermittierenden Betrieb für stabile Reparaturprozesse; geeignet zum Reparieren von Rissen, Ausbrüchen und lokalen Schäden.

Typische Anwendungen
Reparatur und Auftragschweißen von Formhohlräumen, Kernen und Werkzeugen in der Mobiltelefon-, Elektronik-, Automobil- und Motorradindustrie. Geeignet für Formstähle, Edelstahl, Berylliumkupfer, Edelmetalle und sehr harte Werkstoffe (bis HRC60).

Technische Daten
Modell: MOLD301 / MOLD302
Steuerung: Ein-Chip-Mikrocomputer
Bediengerät: Industrielle Steuerwippe (Joystick)
XY-Hub: 100 mm × 100 mm (Schrittmotorantrieb)
Z-Hub: 500 mm (Schrittmotorantrieb)
Belastung Tisch: <80 kg
Tischgröße: 600 mm × 800 mm
Laserwellenlänge: 1064 nm
Max. Laserleistung: 300 W
Impulsenergie: 30 J (Standard); 60 J / 90 J optional
Impulsbreite: ≤50 ms
Impulsfrequenz: ≤200 Hz
Kühlung: Wasserkühlung (integrierter 3P-Chiller optional)
Systemleistung: 16,5 kW
Stromversorgung: 220 V / 50 Hz, 3 kW
